Fixturlaser Roll
VALLARIN VƏ VALKİLƏRİN (BALACA VALLARIN) PARALELLİY SİSTEMİ
Bütün Fixturlaser sistemlәri eyni platformada qurulublar vә Fixturlaser Roll200 istisna deyil. Fixturlaserin vahid platformasından istifadәnin üstünlüyü Fixturlaser Roll200-ün başqa mәhsullarına qәdәr müasirlәşdirmәsi imkanından ibarәtdir.
Sürәtli, sadә vә dәqiq paralellik artıq realdır…
Fixturlaser Roll200 ölçülәrin vә köklәmәnin әn müasir funksiyalarına malikdir:
- İstifadәdә vә tәlimdә sadәlik. İntuitiv istifadәçi interfeysi istismarın maksimal rahatlığına zәmanәt verir;
- Yüksәk dәqiqlik. Balaca valların 1 mkm-ә qәdәr paralelliyi;
- Cihazın tez vә sadә köklәmәsi onu istәnilәn yerdә vә istәnilәn vaxt istifadә etmәyә icazә verir;
- Real vaxt rejimindә ekranda nәticәlәrin tәsviri әks әlaqәnin kanalını tәmin edir. Bu kanal üzrә yoxlama prosesindә balaca valların vәziyyәti haqqında informasiya qәbul olunur;
- Sistemin elastikliyinin sayәsindә ölçülәrin etalon nöqtәsi kimi reper qiymәtindәn istifadә etmәk olar. O hәm döşәmәdә, hәm dә verilmiş balaca valın korpusunda (mәsәlәn, kağız istehsalı maşını tәmir edilәn zamanı) yerlәşdirilә bilәr. Daxili yaddaş, printer vә mәlumatların portları ölçünün hәr nәticәsini sәnәdlәrlә әsaslandırmağa imkan verir.
Müasirlәşdirmә
Fixturlaser Roll200, mürәkkәb proqramları әlavә edәrәk, asan müasirlәşdirmәk olar. Bu sizin pulunuza qәnaәt edәr. Siz hәmişә val oxlarının bir xәtdә yerlәşmәsini tәyin edәn funksiyasını Fixturlaser Roll200 әlavә edә bilәrsiniz. Siz, hәmçinin, Fixturlaser Shaft100/200 sistemini Fixturlaser Roll200 sisteminә transformasiya edә bilәrsiniz.
Tәtbiqdә sadә ölçü sistemi, istifadәçi valların (balaca valların) paralelliyi haqqında mәlumatlarla tәchiz edir. Yoxlama sistemi, hansı ki, valları (balaca valların) belә yerlәşdirmәyә kömәk edir, istehsalat prosesinin optimal effektivliyini tәmin edir.
әsas funksiyalar
Fixturlaser Roll200, istifadәçinin müәyyәn ixtisaslaşdırmasını tәlәb etmәdәn, verilmiş vәziyyәtdә valların (balaca valların) paralelliyini vә perpendikulyarlığını tez vә dәqiq qurmağa icazә verir. Tәkmillәşdirilmiş ölçü funksiyalarıyla sadә qrafik istifadәçi interfeysini birlәşdirib, Fixturlaser Roll200, hәm ixtisaslaşdırılmış mühәndis üçün, hәm dә kiçik tәcrübәylә malik olan texniki xidmәtin işçilәri üçün valların (balaca valların) paralelliyin köklәmәsindә rahat apparat yaradır.
ölçü
- Köklәmәnin sadәliyi istәnilәn anda ölçülәrә girişi açır;
- Hәll etmә qabiliyyәti 1 mkm. ölçülәr nәticәlәrinin elastik tәqdim etmәsi: metrlәrdә sapma, balaca valların (valın) uzunluğunun sapması yaxud bucaq sapması;
- Etalonla ölçülәrin nәticәlәrinin müqayisәsini ölçülәr prosedurunun istәnilәn mәrhәlәsindә yerinә yetirmәk olar;
- Valların (balaca valların) paralelliyinin tәkrar ölçüsü tәlәb olunmur;
- ölçülәr istәnilәn ölçünün vә müxtәlif materiallardan istehsal edilmiş vallarda (balaca vallarda) keçirilir. Hәr vala (balaca vala) istifadәçi tәrәfindәn verilәn nişan mәnimsәnmiş ola bilәr.
Yoxlama
- Reper nöqtәsinin seçimi imkanı: döşәmәdә vә ya verilmiş valın korpusunda;
- Hәr valın paralelliyinin yoxlaması, hәm prosesdә, hәm dә bütün ölçülәrdәn sonra;
- Real rejim vaxtında ekranda ölçülәrin nәticәlәrini müşahidә edәrәk, operator valın (balaca valların) çox dәqiq vәziyyәtinә çatır, yәni sıfırı vә onun paralelliyini göstәrir.
Sәnәdlәşdirmә
- Ekranda tәsvir vә valın (balaca valların) paralelliyi haqqında mәlumatların qrafik çapı;
- Etalona nisbәtәn üfüqi vә şaquli paralellik;
- Printer vә kompüterın qoşulması üçün port.
- Tarixin vә vaxtın qeydiyyatı.
Fixturlaser Roll200 sistemin köklәmәsi vә idarә etmәsi
Fixturlaser Roll200 hazırlaması әsasında firma mütәxәssislәri tәrәfindәn, valın (balaca valın) paralelliyin yoxlaması sahәsindә vә mәrkәzlәşdirmәdә, yığılmış böyük tәcrübә dayanır. Xüsusi olaraq, hazırlanmış avadanlıq, bәrkitmәlәr vә proqram tәminatı balaca valların (valın) paralelliyinin yoxlaması prosedurunu sürәtli, sadә vә dәqiq edirlәr.
Valın (balaca valın) paralelliyinin yoxlamasının әn mürәkkәb anlarından biri etalonun köklәmәsi olur. Bunun üçün Fixturlaser Roll200 köklәmә prosedurunu sadәlәşdirәn Datum Line Pick-Up Fixture bәrkidilmәsiylә tәchiz edilmişdir. Bu bәrkitmәlәr, aralarında lazerin şüası keçәn, reper qiymәtlәrinә yerlәşdirilir. Bәrkitmәlәr valların (balaca valların) paralelliyinin yoxlamasının bütün proseduru әrzindә reper qiymәtlәrindә qurulmuşdur. Bu istәnilәn ölçülәr vaxtı etalonun tәkrar yoxlamalarını keçirmәyә icazә verir.

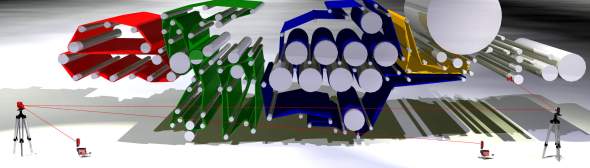

Yuxarı şәkildә döşәmә reper nöqtәlәrindә yerlәşdirilmiş Datum Line Pick-Up bәrkidilmәlәri göstәrilmişdir. Solda, üçayaqda FL100-ün lazer ötürücü aparatı yerlәşir, sağda üçayaqda - tәnzim edilәn valın (balaca valın) uzununa lazer şüasını әyәn bucaq prizması. Yerlәşmәnin dәqiq ölçülәri valın hәr iki sonunda yerinә yetirilir. Bucaq prizmasının vә tәnzimçinin vala valdan, bütün ölçülәrin sonuna qәdәr, ardıcıllıqla yerlәrini dәyişirlәr. Yalnız Fixturlaser Roll200 sistemiylә valların (balaca valların) paralelliyi keyfiyyәtli olacaq.
çatdırma dәsti
| Möhkәm alüminium keysi | 2 dәnә |
| Meyilliyi ölçәn tәnzimçi | 1 dәnә |
| Proqram tәminatı ilә displey bloku | 1 dәnә |
| FL100 ötürücü aparatı | 1 dәnә |
| Bucaq prizması | 1 dәnә |
| FD15 tәnzimçisi | 1 dәnә |
| Bucaq kronşteynlәri | 2 dәnә |
| Kirşәlәrlә bәrkitmәlәr | 2 dәnә |
| Maqnit әsası | 1 dәnә |
| Baza xәttinin tәnzimçilәriylә bәrkitmәlәr | 2 dәnә |
| Baza xәttinin tәnzimçisiylә zond | 1 dәnә |
| Alt bәrkitmә | 1 dәnә |
| Kabel, 3 m. | 1 dәnә |
| Millәr | 8 dәnә |
| Qulp | 1 dәnә |
| ölçü ruletkası | 1 dәnә |
| Printer | 1 dәnә |
| Alәt | 1 dәnә |
| İstismar üzrә tәlimat | 1 dәnә |
