Fixturlaser NXA Pro

Baltech vallarin mәrkәzlәşdirmәsi üçün yeni lazer sistemini tәqdim edir

Fixturlaser NXA Pro innovasiya avadanlığıdır. Onun kömәyi ilә elektrik mühәrriklәr mәrkәzlәşdirilir, mexanizm gәtirmәlәri yoxlanılır vә mühәrriklәrin eyni xәttә yerlәşmәsi tәyin edilir.

Hamını Fixturlaser NXA Pro seçimiylә tәbrik edirik. Biz ümid edirik ki, bundan sonra bu avadanliq sizin sevimli lazer sisteminiz olacaq. Onun kömәyi ilә:

üfüqi maşınların vallarını mәrkәzlәşdirmәk olar;
şaquli maşınların vallarını mәrkәzlәşdirmәk olar;
Hәndәsә yoxlaması aparmaq olar.

Bu sistemi istifadә etmәk olduqca asandır. O qәdәr sadәdir ki, adi insan onu ilk dәfә әlinә götürüb, dәrhal valların mәrkәzlәşdirmәsini hәyata keçirә bilәr. Fixturlaser NXA Pro interfeysi dә optimal yerinә yetirilmişdir. Burada mәtn yoxdur, yalnız nişanlar vә işarәlәr. Buna görә dә burada heç bir dil baryeri yoxdur.

Nasoslar, kompressorlar, reduktorlar, elektrik mühәrriklәr, ventilyatorlar vә başqa maşınların В lazer mәrkәzlәşdirmәsi üzrә sizә kitab vә tәlimatlar oxumaq lazım deyil. әksәr hallarda işarәlәr o qәdәr sadәdir ki, izahetmәyә ehtiyac qalmır. Amma istifadәçinin rahatlığı üçün Fixturlaser NXA Pro istismarı üzrә rәhbәrlik buraxılır vә onun sonunda işarәlәrin açması verilir.

OmniView NXA вЂ“ onlayn funksiyası

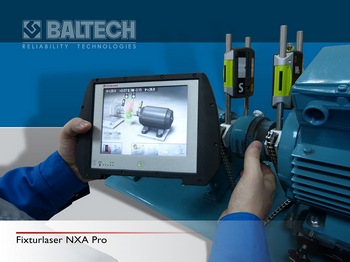

BALTECH - Fixturlaser NXA Pro

РљР°Рє СЂР°Р±РѕС‚Р°РµС‚ Fixturlaser NXA Pro?

Fixturlaser NXA Pro unikal vә müasir giroskopik (OmniView) funksiyasına malikdir. O real zaman rejimindә valların lazer mәrkәzlәşdirmәsi vaxtı maşının vә operatorun hәqiqi vәziyyәtini göstәrә bilәr. Bu funksiyaya yalnız Fixturlaser NXA Pro sistemi malikdir.

OmniView bu lazer sistemini В dünya bazarında olan başqa mәrkәzlәşdirmә sistemlәrindәn fәrqlәndirir. OmniView funksiyası inteqrasiya edilmiş giroskopun kömәyi ilә reallaşdırılmışdır. 3D animasiya istifadәçiyә mәrkәzlәşdirmә aparılan vaxtı sәhvlәr etmәmәyә imkan verir.

Fixturlaser NXA Pro necә işlәyir?

Fixturlaser NXA Pro iş prinsipi "әks indikatorların" kömәyi ilә mәrkәzlәşdirmә metodunun tәtbiqinә әsaslandırılmışdır. Adәtәn saat tipi indikatorlarla әyilmәyә malik olan polad kronşteynlәri istifadә olunur. Amma В Fixturlaser NXA Pro-da lazer şüaları tәtbiq edilib. Onlar düz xәtdәn әyilmir, buna görәdәВ sistemә daha yüksәk dәqiqliyi tәmin edәcәkr.

Fixturlaser NXA Pro iki ölçü bloku ilә tәchiz edilmişdir. Biri TDM (ötürücü aparat) ikincisi isә TDS-dir (detektor). Hәr birinә xәtt şәklindә lazer vә ikinci nәsilin 33,5 mm-lik CCD qәbuledicisi inteqrasiya olunmuşdur. Hәtta böyük bucaq qiymәtlәri olarkәn, böyük qәbulediciyә lazer sisteminin ilkin qurması vaxtıВ düşmәk çox asandır.

әgәr mexaniki indikatorlardan istifadә olunursa, ölçü texnikası güman edir ki, qrafik emaldan istifadә olunacaq vә nәticәlәrin hesablamasını әl ilә aparılacaq. Fixturlaser NXA Pro sistemi istifadә etdikdә, bu әmәliyyatı В avtomatik rejimdә sürәtlә yerinә yetirmәk olar. Mәrkәzlәşdirmә haqqında mәlumatlar real zaman rejimindә rәngli sensor ekrana çıxarılır. Displeydә üfüqi vә şaquli sәthdә olan bütün hәrәkәtlәri vә boltların bәrkidilmә nәticәlәri görmәk mümkündür.

Fixturlaser NXA Pro yaddaşla tәchiz edilmişdir (enerjidәn asılı deyil). Buna görә ölçülәrin nәticәlәrini uaddaşda saxlamaq olar, yaxud onları USB portun (fleş-yığıcı) kömәyi ilә kompyuterә göndәrib vә orada emal etmәk olar.

Sensor tipli böyük rәngli ekran

Müasir erqonomik ekran sәnaye tәyinatlı müasir antistatik materiallarından yaradılmışdır. Sensor tipli taçskrin ekranı toxunmaya çox hәssasdır. Ekranın funksiyasını aktivlәşdirmәk üçün barmağın yastıqçası ilә işarәyә yüngül toxunmaq kifayәtdir.

Fixturlaser NXA Pro-da ekranda lazım informasiya (minimim hәcmindә) işarәlәr şәklidә göstәrilir (işarәlәr mәtni) әvәz edir. Buna görәdә apparatla ünsiyyәt sadәlәşir vә valların lazer mәrkәzlәşdirmәsi vaxtı sәhvlәrin sayı minimuma enir.

İstifadәçi interfeysi asan tanınan işarәlәrdәn vә pәncәrәlәrdәn ibarәtdir. İşarәlәr funksiya rolnu oynayır vә toxunma vaxtı Fixturlaser NXA Pro sisteminini aktivlәşdirir. әlavә olaraq ekran rahat qatlanan altlığa malikdir. O eyni zamanda displey blokunu saxlayır vә gurğunun lazer mәrkәzlәşdirmәsi vaxtı elektrik mühәrrikinin “qabırğalara” qoyulur.

Vallara vә ya yarımhalqalara sistemin quraşdırılması

TD-S vә TD-M ölçü blokları yığılmış vәziyyәtdә rәflәrlә vә V-formalı qulplarla
nәqledici çamadana birlikdә qablaşdırılmışdır. Rәflәr vә V-formalı qulplar bir neçә saniyә vallara vә ya yarımhalqalara asan quraşdırılırlar.

Xüsusi açardan istifadә edәrәk, dartılma vintlәri kip çәkin. Bu halda TD-M bloku hәrәkәtli maşında (mәsәlәn, elektrik mühәrriki, dizel) qurulur, TD-S isә вЂ“ hәrәkәtsiz (stasionar).
әgәr valların diametri standart zәncirin quraşdırılması üçün çox böyükdür, әlavә zәncirlәrin kömәyi ilә onu uzatmaq mümkündür. Yarımhalqaların qıraqlarına (şalbanbaşılarına) bәrkitmәnin ikinci rahat üsulu standart dәstdә olan şalbanbaşı ilә döşәnmiş incә maqnit prizmalarının hesabına mümkündür.

Komplektdә ölçü blokları üçün portativ kronşteyn var. әgәr valların mәrkәzlәşdirmәsi vaxtı qeyri-standart vәziyyәtlәr yaranarsa, onun kömәyindәn istifadә etmәk olar. әgәr standart rәflәrin hündürlüklәri bәs etmir (mәsәlәn, V-qulp vala bәrkidilir, amma halqanın diametri çox böyükdür), BALTECH şirkәtindә uzun rәflәr sifariş etmәk olar.

Fixturlaser NXA Pro-un lazer sistem proqramları

üfüqi maşınların vallarının mәrkәzlәşdirmәsi;
şaquli maşınların vallarının mәrkәzlәşdirmәsi;
Bir neçә birlәşdirilmiş maşınların vallarının mәrkәzlәşdirmәsi;
“Yumşaq pәncә". Bu funksiya pәncәlәrin vәziyyәtini vә onların maşın çәrçivәsinә bitişmәsini yoxlayır;
Mәqsәdli qiymәtlәr. Mexanizmin qabaqcadan müәyyәn edilmiş qiymәtlәrini nәzәrә almağa imkan verir;
Sürüşmә podşipnikindә valın üzә çıxmasının yaxud dinamik vәziyyәtdә istilik genişlәnmәlәrinin hesabat funksiyası;
Maşının şablonu. Konkret mexanizmdә valların sonrakı lazer mәrkәzlәşdirmәsinin keçirilmәsini yüngüllәşdirir. Maşının әsas parametrlәri yadda qalır vә istәnilәn vaxtda şablon şәklindә çağırılırlar;
Maşının müәyyәn pәncәlәrinin tәsbit edilmәsi. әgәr sistemin hesablamasından sonra mexanizmin hәr hansı pәncәlәrinin yerdәyişmәlәrini imkan yoxdursa, onda onlar tәsbit edilirlәr vә hesabdan xaric edilirlәr. Bundan sonra boş pәncәlәr üzrә optimal yerdәyişmәlәr hesablanır;
Yaddaş meneceri. Yaddaşda sistemin istәnilәn ekranlarını saxlamağa icazә verir. Gәlәcәkdә USB portun (fleş-yığıcı) vasitәsilә hesabatları kompüterә keçirtmәk olar.

Mәrkәzlәşdirmәyә әvvәl olan hәrәkәtlәr

Valların lazer mәrkәzlәşdirmәsini hәyata keçirmәmişdәn әvvәl aşağıdakı әmәliyyatları hәmişәВ yerinә yetirmәk lazımdır:

Mexanizmin vizual müayinәsini;
Mexanizmdә fırlanan tezliyinin vә mәrkәzlәşdirmәlәr üzrә girişlәrin dәqiqlәşmәsini;
BALTECH-1,2,3,4-ün mәrkәzlәşmә lövhәlәrin hazırlanmasını.

Valların lazer mәrkәzlәşdirmәsi üzrә әn yaxşı nәticәlәrinin әldә etmәk üçün Fixturlaser NXA Pro sisteminin kömәyi ilә yoxlamaq lazımdır:

Valların әyilmәsini;
Maşının özülünü (bünövrәsini, çәrçivәsini);
Bünövrәyә bәrkitmәnin zәiflәmәsini.

Maşın vallarının lazer mәrkәzlәşdirmәsi prosesi tәsirlәrin kompensasiyası proqramının qoşması ilә hәyata asan keçirilir, әgәr boru kәmәrlәrinin dartılması vә ya istilik deformasiyalarının tәsirinin ölçüsü bilinir.

Fixturlaser NXA Pro-da düzlüyә nәzarәt edәn proqram istifadә olunur. Bu proqram, әsasәn,В
yönәldәn vә uzun valların düzlüy ölçüsünü almaq üçün lazımdır. Amma onu hәmçinin özülün (bünövrәnin, çәrçivәnin) müstәviliyinә nәzarәt etmәk üçün istifadә etmәk olar.

Temperatur kompensasiyası proqramı istilik genişlәnmәlәrinin mәlum kompensasiyasının ölçüsünü vә ya dinamikada yağ pazında valın üzә çıxmasının ölçülәrini qabaqcadan tәyin etmәyә imkan verir.

Tәlәb edilәn qiymәtlәr adәtәn maşın pasportunda vә ya başqa texniki sәnәdlәşdirmәdә rast gәlinir. Fixturlaser NXA Pro dayaqlar vә ya halqalar (bucaq vә paralel mәrkәzdәn kәnarlaşma) üzrә mәlum ilkin mәrkәzdәn kәnarlaşmanı daxil etmәyә vә nәzәrә almağa imkan verir.

özülün müstәviliyinin nәzarәti

әgәr maşın tәzәdirsә vә ya әsaslı tәmirdәn çıxıdsa, o adәtәn qabaqcadan yoxlanmış nişanlar vә ya mövcud olan bolt deşiklәri üzrә yerlәşdirilir. Maşını işә salınmasından әvvәl onun özülün müstәviliyinә nәzarәt etmәk mәslәhәt görülür. BALTECH şirkәti mәslәhәt görür ki, özülün müstәviliyi 0,4mm/m-dan daha pis olmasın.

Müstәviliyә nәzarәt edәn proqramı istifadә edәrәk, siz BALTECH astarlarından vә ya özülün mexaniki emalından istifadә etmәk ehtiyacını dәqiq müәyyәn edә bilәrsiniz. әn yaxşı nәticәlәrin әldә etmәk üçün әmin olun ki, ölçü bloklarının altında palçıq vә yağlama yoxdur.

İstilik genişlәnmәlәrinin kompensasiyası

İş zamanı maşınların әksәriyyәti isti ayırır. Fixturlaser NXA Pro bu istilik genişlәnmәlәrini nәzәrә almağa imkan verir. әn yaxşı halda qurğu vә gәtirilәn maşın tәsirә eyni cür meyillidirlәr. Belә halda istilik kompensasiyasını daxil etmәk tәlәb olunmur.

Amma әksәr hallarda gәtirilәn maşın qurgudan ya daha istidir (mәsәlәn, isti maye üçün nasos), ya daha soyuqdur. Maşınların istehsalçısı planlaşdırma vaxtı bu temperatur genişlәnmәlәrinin fәrqini nәzәrә alır. әksәr hallarda, pasportda mәrkәzlәşdirmә vaxtı bu amilin hesaba alınması göstәrilir.

Fixturlaser NXA Pro-da siz keçid vaxtı (soyuq statik vәziyyәtdәn isti dinamik rejimә) mәrkәzdәn kәnarlaşmanı qabaqcadan verә bilәrsiniz.

Mәrkәzdәn kәnarlaşma aşagıdaki parametrlәrlә verilә bilәr:

Pәncәlәrin vәziyyәti kimi;
Paralel vә bucaq kimi;
Saat tipi indikatoru üzrә yerdәyişmәnin oxşatması kimi.

Softcheck (yumşaq pәncә) pәncәlәrinin uzanmasının nәzәrәti

Pәncәlәrin uzanmasını mәrkәzlәşdirmәnin istәnilәn әmәliyyatlarından әvvәl düzәliş etmәk lazımdır. әgәr bu etmәsәk, ölçünün nәticәsi sәhv olacaq. Amma bu halda xüsusi ölçü alәti olmasa, pәncәlәrin uzanması keyfiyyәtinin tәsirini tәyin etmәk mümkün olmayacaq. Buna görәdә Fixturlaser NXA Pro istifadә olunur.

Avadanlığa inteqrasiya olunmuş pәncәlәrin uzanmasına nәzarәt edәn proqram imkan verir ki, istәnilәn pәncәyә nәzarәt olsun. Nәticә millimetrlә nәticәni vә ya milalarla әks etdirilir.
Pәncәlәrin uzanmasını nәzarәt edәn proqram üfüqi valların mәrkәzlәşdirmәsi proqramının quraşdırılmasından daxil edilir. A, B, C, D ölçülәrin qiymәtlәri pәncәlәrin uzanması nәzarәtindәn әvvәl alınmalıdır.

Valların lazer mәrkәzlәşdirmәsi

Valların mәrkәzlәşdirmәsi iki birlәşdirilmiş maşının (mәsәlәn, mühәrrik vә nasos) nisbi vәziyyәtinin korreksiyasını tәşkil edir. әgәr bu halda maşınlar normal temperatur şәraitindә işlәyirlәrsә, valların oxları düzlüyü saxlayırlar. Valların mәrkәzlәşdirmәsi maşınlardan birinin hәr iki pәncәsinin (qabaq, dal) şaquli vә üfüqi istiqamәtlәrdә, mәrkәzlәşdirmәyә lazımlı girişlәrin alınmasına qәdәr, tәrpәtmәsinin imkanını nәzәrdә tutur.

Mәrkәzlәşdirmәyә girişlәr, әsasәn, valların fırlanma sürәtindәn asılıdır. Fixturlaser NXA Pro sistemindә girişlәrin aktiv cәdvәli var. O müәyyәn edilmiş normalara vә hәmçinin istifadәçi girişlәrinin daxil edilmәsi üçün bir neçә sahәyә malikdir. Mәrkәzlәşdirmә yerine yetirilәndә, müxtәlif rәnglәrlә (qırmızı, yaşıl, sarı) mәrkәzdәn kәnarlaşma diapazonu әks olunur. Maşının mәrkәzlәşdirmәsi onun istehsalçısının girişlәrinin daxilindә olmalıdır.

әgәr istehsalçı öz tövsiyәlәrini vermәyibsә, onda proqramda müәyyәn olunmuş girişlәrә
binanın içәrisindә işlәyәn maşınların girişlәrinin hazırlaması üçün göndәrmә nöqtәsi kimi baxmaq olar. Girişlәr arzu olunan qiymәtlәrdәn mümkün qәdәr maksimal sapmalar tәşkil edir, vә ya onlar termik genişlәnmәlәrin istisnası vaxtı sıfıra bәrabәrdir.

ölçülәr. Valların mәrkәzlәşdirmәsinin 3 metodu (avtomatik, saat, kәsilmiş)

Fixturlaser NXA Pro üç ölçü metoduna malikdir:

Saat;
Kәsilmiş bucaq;
Avtomatik rejimdә ekspress-üsul.

Axırıncı metod lazer mәrkәzlәşdirmәsi üçün dünya sәviyyәsindә әn rahat rejimlәrdәn biridir. Siz valı çevirәn kimi, Fixturlaser NXA Pro sistemi bucağ vәziyyәtinin tәnzimçisinin (inteqrasiya edilmiş inklinometr) kömәyi ilә vәziyyәti tәyin edir vә operatorun iştirakı olmadan ölçülәri avtomatik aparır. Hal-hazırda bu gün bu funksiya әn dәqiq sayılir. Onun adı "Express mode"-dir. ölçülәrin arasında bucağın minimal qiymәti 30В° tәşkil edir.

әgәr valı 180 dәrәcәyә çevirmәk imkanları yoxdursa, kәsilmiş bucağın funksiyası istifadә olunur. "Tripoint" metodundan istifadә vaxtı mәrkәzlәşdirmәnin hesablaması valların fırladılması zamanı üç nöqtәnin ölçüsü yolu ilә aparılır вЂ“ minimum 60 dәrәcәyә. Bütün nöqtәlәr әl ilә qeyd edilir.

"9-12-3" ölçüsünün standart metodu çoxdan yerinә yetirilmişdir vә standart kimi Fixturlaser NXA Pro sistemindә reallaşdırılmışdır. "Saat" metodundan istifadә vaxtı maşınların vәziyyәti 180 dәrәcәnin daxilindә üç nöqtәnin ölçüsü әsasında hesablanır. Bu metod "әks indikatorlar" metodundan istifadә edәn saat indikatorlarının kömәyi ilә mәrkәzlәşdirmәnin әnәnәvi metodlarıyla ölçünün nәticәlәrinin müqayisәsi vaxtı faydalıdır. әgәr maşınlar üfüqdә qurulmamışdırsa vә ya vallar halqalarla birlәşdirilmәmişdirsә, onda bu metotdan hәmçinin istifadә etmәk olar.

Fixturlaser Offset NXA Pro-un kardan vallarının mәrkәzlәşdirmәsi

Fixturlaser Offset NXA Pro sisteminin kömәyi ilә kardan vallarının mәrkәzlәşdirmәsi çox sadә, yüngül vә effektiv proseduraya çevrilir. Mәrkәzlәşdirmәnin әnәnәvi metodları (xәtlәr, portativ ştanqlarla tәchiz edilmiş indikatorlar, ruletkalar, mexaniki sәviyyәlәr) dәqiqliyin lazımlı sәviyyәsini tәmin edә bilmirlәr. әgәr maşının kardan valı sınarsa, onda dayanmadan xәrclәr böyük olacaq. Bundan әlavә, maşının dağıdılmasının böyük riski mövcuddur.

çox mütәxәssislәr sәhvәn düşünürlәr ki, kardan gәtirmә qurğunun bütün әyriliklәrini kompensasiya edir, amma bu belә deyil. Kardan valları (maşının hüdudlarından çıxardılmışlar), maşında yerlәşdirilmiş vallar kimi, ox xәttinin düzgün quraşdırmasına ehtiyac duyurlar. Kardan valı üçün (onun çarpazı diyircәkli podşipniklәrdә yerlәşir) çıxarmanın ölçüsü әhәmiyyәtli deyil, amma bucaq mәrkәzdәn kәnarlaşması olmamalıdır. Vibrasiyanın analizi vә Baltech mütәxәssislәrinin tәcrübәsi sübut etdi ki, Fixturlaser Offset NXA Pro sistemindәn istifadә etmәk daha mәqsәdә uyğundur.

Val gәtirmә qurğuların mәrkәzlәşdirmәsi

әgәr fırlanan vallarla üç vә ya daha çox maşın bir-biri ilә halqalarla ardıcıllıqla birlәşdiriblәrsә (mәsәlәn, gәtirmә qurğu вЂ“ reduktor - gәtirilәn aqreqat), onda bu valların gәtirmә qurğusudur. Bu qurğunu adi lazer sisteminin kömәyi ilә mәrkәzlәşdirmәsi vaxtı, siz hәr maşının mәrkәzlәşdirmәsini yerinә yetirirsiniz. Hesablamalardan sonra isә, onu nizama salırsınız.

Bu çox çәtin mәsәlәdir vә sәhv etmәk ehtimalı çoxdur. Buna görәdә Fixturlaser NXA Pro-dan istifadә etmәk olar. Onun kömәyi ilә bütün ölçülәr aparılır. Sistem, hesablamalar etdikdәn sonra, sizә tәklif verәcәk. Bu tәklifin әsasında sizә lazım olan hәrәkәtsiz maşını (ilkin, reperli).

TD-M vә TD-S ölçü bloklarının göstәricilәri

Praktik ölçülәr üçün TD-M vә TD-S bloklarının proqram göstәricilәri çox әhәmiyyәtlidir. ölçü bloklarının göstәrici funksiyasının kömәyi ilә siz boruda lazer sisteminin işlәmәk qabiliyyәtinә nәzarәt edә bilәrsiniz. әgәr boruya sistem quraştırılıbsa vә döngә vaxtı göstәricilәrin bәzi vәziyyәtlәri dәyişirrsә, onda sistemi Baltech şirkәtinin xidmәt mәrkәzini göndәrin.

Bu proqramı siz hәmçinin istilik genişlәnmәlәrinin qeydiyyatı vaxtı istifadә edә bilәrsiniz:

"İsti" maşına sistemi quracaqsınız;
Göstәricilәri sıfırlaşdırırsınız;
Bir neçә saat sonra soyuq mexanizmdәn göstәricilәri götürürsünüz.

Bu mәlumatları statik vәziyyәtdә mәrkәzlәşdirmә vaxtı nәzәrә almaq lazımdır.

әlavә olaraq, Baltech şirkәtinin xidmәt mәrkәzi Fixturlaser NXA Pro sisteminin kalibrlәmәsi üçün bu funksiyadan istifadә edir.

Fixturlaser NXA Pro yaddaş meneceri

Yaddaşın meneceri displey blokunun rәqәmli ekranında uyğun olan işarәyә basmaqla buraxılır. Bu halda ekranda yaddaşda saxlanmış ölçülәr siyahısı işıqlanır. ölçülәr xronoloji sıra ilә tәqdim edilir, son ölçü siyahının başında olur. Yaddaş dolanda, erkәn ölçülәr avtomatik silinir, vә onların yerinә yeni mәlumat yazılır.

ölçülәrin daxil etmәsi

ölçü yaddaşa uyğun olan mәrkәzlәşdirmә proqramlarından düşür. Avtomatik olaraq, әgәr әlavә mәlumatı vә ya şәrhlәri mәnimsәmәyә ehtiyac yoxdursa, ona onlayn tarix vә vaxt mәnimsәnilir.
Yaddaşa ölçülәrin nәticәlәri düşür. Tәnzimlәmәlәrdәn sonra işıqlandırılan qiymәtlәr yaddaşa düşmür.

ölçülәrә baxış

ölçülәri gözdәn keçirmәk üçün, yalnız onların siyahısını basmaq lazımdır. Siz "yuxarı" vә "aşağı" işarәlәrә basıb, siyahını yuxarı (aşağı) apara bilәrsiniz. Siz "yaddaşın Meneceri" işarәni basıb, baxış üçün lazım olan ölçünü seçә bilәrsiniz. Ekranda ölçü haqqında bütün informasiya görünür, tarix vә vaxt daxil olmaqla vә bütün edilmiş kompensasiyalar (mәsәlәn, istilik tәsiri).

Yaddaşda saxlanmış bütün mәlumatlarıUSB portun (fleş-yığıcı) vasitәsilә kompüterә göndәrmәk olar. Yaddaşın hәcmi mәhdudlaşdırılmamışdır.
