Fixturlaser Offset uyğunlaşmalar dәsti
Maşının hüdudlarından çıxardılmış istәnilәn val (hәmçinin, kardan valı), mexanizmdә yerlәşdirilmiş val kimi, ox xәttinin düzgün quraşdırmasına ehtiyac duyur. Diyircәkli podşipniklәrdә çarpazla kardanların tәmiri keçirilәn zamanı çıxarmanın ölçüsü әhәmiyyәt kәsb etmir, amma bucaq mәrkәzdәn qaçma buraxılmır. Kardanların mәrkәzlәşdirmәsini yerinә yetirmәk üçün xüsusi qurğular eldә etmәk lazımdır. Onları sifariş etmәk olar. Bu qurğular 900 mm qәdәr çıxarma vaxtı istifadә oluna vә halqanın istәnilәn tipindә qurula bilәr.
Kardanların mәrkәzlәşdirmәsi vә kardanların tәmiri - yerini dәyişilmiş-quraşdırılmış maşınların yoxlamasıdır.
Kardan valına malik olan mexanizmlәr aparan vә idarә edilәn valın arasında bucağın pozulmalarına, әksәr hallarda, zәif hәssasdılar. Vibrasiyanın analizlәri, kağız sәnayesinin vә başqa sahә peşәkarlarının tәcrübәsi sübut etdi ki, bu belә deyil. Kardanların mәrkәzlәşdirmәsinin adi metodları (xәtlәr, val vintlәrinin qullabı üçün liglәr, lentlә ölçü) vә texniki mütәxәssislәrin tәcrübәsi dәqiqliyin lazımlı sәviyyәsini tәmin edә bilmir.
әgәr kardan valı sınıbsa, onda texnoloji proses dayanır. Bu isә mәhsulun buraxılmasının itmәsinә aparır, çünki mәrkәzlәşdirmәyә vә kardanların tәmirinә personalla sәrf edilmiş vaxt çox böyük ola bilәr.
Kardanların lazer mәrkәzlәşdirmәsi әlavә proqramın vә Fixturlaser Offset-lә (proqramla birgә olan bәrkitmәlәr dәsti) yerinә yetirilir. Bu dәst Fixturlaser NXA-lә (lazer sistemiylә oxların bir xәtdә yerlәşmәsinin yoxlaması) birlikdә quraşdırılmış/yerini dәyişilmiş mexanizmlәrin oxların bir xәtdә yerlәşmәsini dәqiq yoxlayır vә kardanların bütün öıçü tiplәri üçün universaldır (әğәr kardanların tәmiri lazımdırsa).
Sabit sıxma qurğuları yüksәk dәqiqliyi vә tәkrarlığı tәmin edir.
Sistem maksimal dәqiqliyә nail olmaq üçün anodlaşdırılmış alüminiumdan olan әsas dәqiq elementlәrdәn ibarәtdir. Bәrkitmә sistemi saxta fırlanan vala ötürücü bloka paralel qurulmuğa icazә verir. 360° fırlana bilәn sәrt bәrkitmә haradasa flansda qurula bilәr. O ölçünün vә tәkrarlığın yüksәk dәqiqliyinә çatmağa imkan yaradır. Bәrkitmә bütün tiplәrlә vә gәtirmә qurğuların ölçülәriylә, harada kardan valı var, istifadә edilә bilәr. Bu yeni müasirlәşdirilmiş bәrkitmәnin çәkisi çox yüngüldür, buna görә o kardanların tәmirini hәyata keçirәn mütәxәssislәrә daha rahatdır.
Rahat montaj vә kardanların mәrkәzlәşdirmә prosesi üçün Fixturlaser NXA sistemiylә birlikdә Fixturlaser OffsetXA istifadәsi tәmin edir:
- Kardanların sürәtlәndirilmiş tәmiri vә effektiv mәrkәzlәşdirmәsini;
- Displey blokunun tәtbiqi olmadan sürәtli quraşdırmanı;
- İnklinometrlәr lazerlәrin dәqiq vәziyyәtini göstәrir;
- Nәticәlәrin sürәtli alınması vә sürәtli mәrkәzlәşdirilmәsi – әks etdirilәn piktoqramlar sizә kömәk edir.

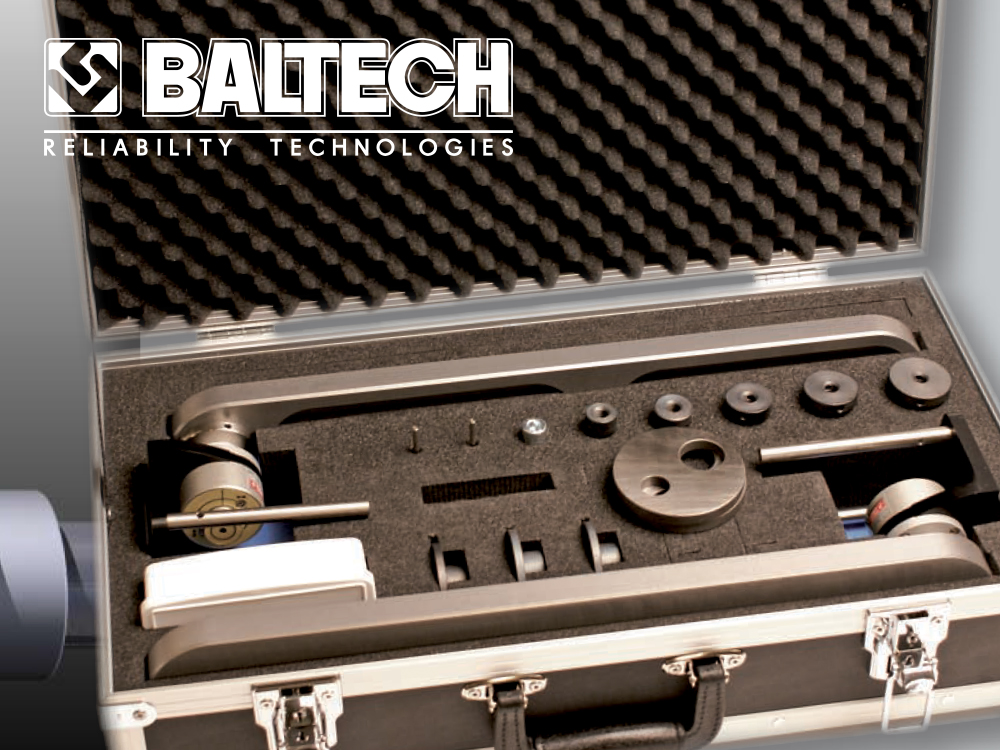

çatdırmanın dәsti
| urrets | 2 dәnә |
| hardened washers | 2 dәnә |
| tools | 2 dәnә |
| fixture arms | 2 dәnә |
| guide washers | 3 dәnә |
| Threaded nut size M12, M16, M20, M24, M30 | |
| Manual | 1 dәnә |
| screw 10 x30 Insex FZB | 1 dәnә |
| plastic box incl. tool | 1 dәnә |
