PROTON-SPP

PODŞİPNİKLƏRİN DİAQNOSTİKASI

РґРёР°РіРЅРѕСЃС‚РёРєР° РїРѕРґС€РёРїРЅРёРєРѕРІ, РїРѕРґС€РёРїРЅРёРєРё

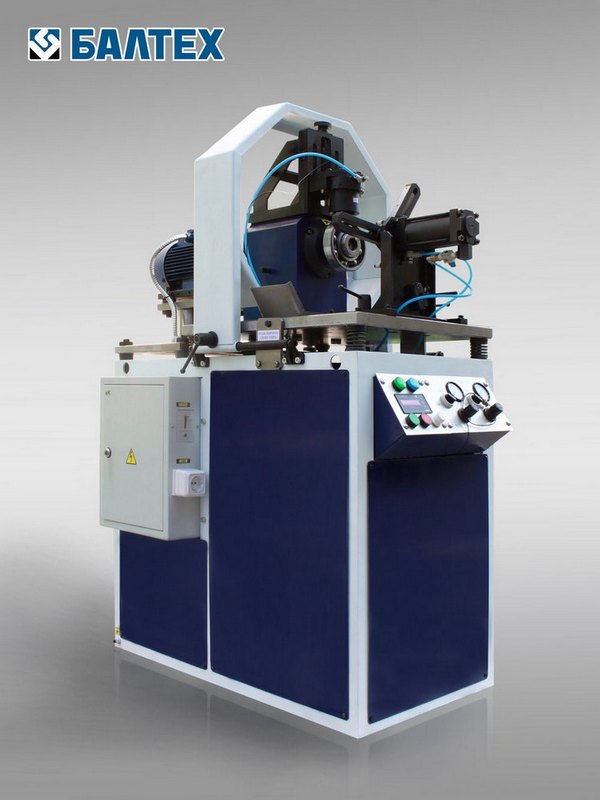

"PROTON-SPP" stendlәri sәnaye avadanlığının (girişin nәzarәti) tәmiri vaxtı diyirlәnmә podşipniklәrinin qüsurlarının, onların quraşdırmasından әvvәl, düzgün üzә çıxardılması üçün nәzәrdә tutulmuşdur. Podşipniklәr tәzә vә istifadәdә olmuş (daxili diametrlәri, stendinin modifikasiyasın asılı olaraq, 07-50, 40-150 mm) ola bilәrlәr. Avadanlıq, hәmçinin, В podşipniklәrin diaqnostikasını keçirә bilәr.

Stendin planlaşdırılması silindrik deşiklә diyirlәnmә podşipniklәrinin fırlanan vibrasiyasının ölçüsünün icra edilmәsinin metodikasına әsaslanırdı. Bu metodika aşağıla ğöstәrilәn diyircәkli В podşipniklәrә aiddir (hәmçinin, bir vә iki qoruyucu şaybayla vә sıxlaşdırmayla):

Radial bircәrgәli vә ikicәrgәli;;
Radial-dayaq bircәrgәlilәr vә ikicәrgәlilәr;
Qısa silindrik çarxlarla radiallar;
Konusşәkilli;
Radial sferik bircәrgәlilәr vә ikicәrgәlilәr;
Radial- dayaq sferik.

Stendin planlaşdırılması vaxtı istifadә edilәn ölçülәrin icra edilmәsinin metodikası 01/07/2014 ildә В VNİPP-in (Moskva şәhәri) podşipnik sәnayesinin baş institutu tәrәfindәn MVİ VNİPP.002-04 nömrәsi altında tәsdiq edilmişdir. Metodika istifadә üçün nәzәrdә tutulmuşdur:

Podşipnik sahәsindә (mәcburi);
Müәssisә-istehlakçılarda;
Diyirlәnmә podşipniklәrinin başqa istifadәçilәrinin müәssisәlәrindә.

Podşipniklәrin keyfiyyәt yoxlanmasının stendinin hazırlaması podşipnik zavodlarının mütәxәssislәriylә birgә aparılırdı. Podşipniklәrin giriş nәzarәtinin stendi tәsdiq edilib vә ölçülәr vasitәlәrinin Dövlәt reyestrinә daxil edilib. Bu stendlәr IORS:2010-un beynәlxalq sertifikatına malikdirlәr vә ISO 15242-1,2:2004 uyğundular. Giriş nәzarәtinin istәnilәn stendlәrindә işlәyәn operatorlar "Baltex" MMC-ının tәdris mәrkәzindә PU-201 "Podşipnik düyünlәrinin etibarlılığı" kursuna uyğun olaraq, attestasiyadan keçmәlidirlәr.

Tәyinat:

Müxtәlif modifikasiyalı diyirlәnmә podşipniklәrinin texniki vәziyyәtinin avtomatik diaqnostikası;
Diyirlәnmә podşipniklәrinin texniki vәziyyәtinin xüsusiyyәtlәrinin üzә çıxardılması mәqsәdi ilә vibrosiqnalların qeydiyyatı vә analizi;
Diyirlәnmә podşipniklәrinin mәlumat bazasında saxlanılması. әvәzetmә mәqsәdi ilә, В hәndәsi ölçülәr üzrә В analoji podşipniklәrin seçimi.

TEXNİKİ XARAKTERİSTİKALAR

Proton-SPP-II-in (Proton-SPP) nәzarәt edilәn podşipniklәrinin enmә diametri	40-150 mm (07-50 mm)
Tәdqiq edilәn podşipnikdәn informasiyanın qeydiyyatı aparan tәnzimçilәrin miqdarı	1 vibro tәnzimçi
ölçülәrin işçi diapazonu (ölçülәrin icra edilmәsimetodikasına әsasәn)	25-10000 Qs
Vibrosürәtin orta kvadratilk qiymәt ölçü amplitudalarının diapazonu, dB	40-110
Siqnal/sәs В münasibәti, dB	әn azı 50
Standarta uyğun fırlanma tezliyi	1800/900 dövr/dәq.
Bir podşipnikin diaqnostikasının keçirilmәsinә lazım olan vaxt. Podşipnikin dәzgahda (siqnalın qeydiyyatının parametrlәrindәn vә kompüterin tipindәn asılı olaraq) quraşdırılmasına vә sökmәsinә ayrılan vaxt qeydә alınmır.	5-60 san. (0,6 san вЂ“ opsiya)
Pnevmosistemın tәzyiqi, atm	4-6
İstifadә edilәn kompüterin tipi	Pentium IV-dәn pis deyil
Sәrf edilәn güc, kVt	әn azı 1,5
Stendin çәkisi	600,0±10,0 kq
Qabarit ölçülәr	1015x950x1473
