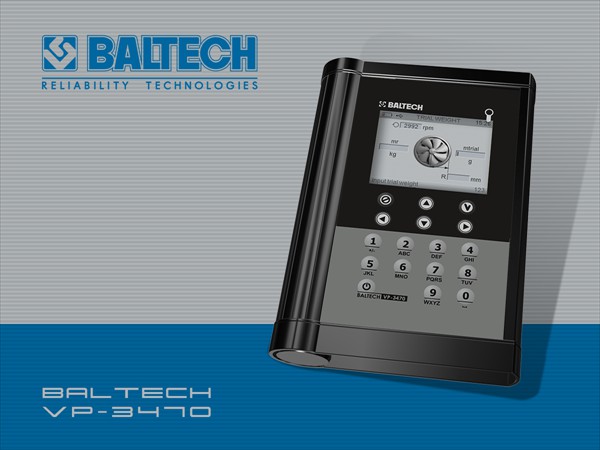

BALTECH VP-3470 vibroanalizatoru
vibrodiaqnostika vә tarazlaşdirma üçün universal tәtbiq

BALTECH Expert vibrodiaqnostikası proqramıyla yeni ikikanallı BALTECH VP-3470 vibroanalizatoru maşın vә mexanizmlәrin geniş sinifinin texniki vәziyyәtinin tәyini üçün nәzәrdә tutulmuşdur. Cihaz hәmçinin rotorların şәxsi dayaqlarında dinamik tarazlaşdırmanı icra edә bilәr.

Bizim şirkәtimiz müxtәlif hazırlıq sәviyyәsinin mütәxәssislәri üçün universal ucuz, sadә vә sürәtli sistemi reallaşdırdı. Bizim sistemimiz hәm başlayan diaqnostlar üçün, hәm dә tәcrübәsi olan istifadәçilәr üçün nәzәrdә tutulub. Bu mexaniklәr, energetiklәr vә xidmәt tәşkilatları üçün әvәzolunmaz sazlama alәtidir.

"Etibarlılıq texnologiyaları" konsepsiyasına әsasәn, istәnilәn mütәxәssis aqreqat vibrasiyasının ölçüsünü keçirmәlidir, tez ümumi texniki vәziyyәti müәyyәn etmәlidir, yüksәk etibarlılıqla qüsurların bütün növlәrini aşkar etmәlidir vәВ  vibrotәnzimlәmә işlәrini (mәsәlәn, şәxsi dayaqlarda tarazlaşdırmanı) keçirmәlidir.

ölçülmüş vibrasiyanın (1 vә 2 kanallı) analizi

Müvәqqәti siqnallar vә dinamik (rotorlu) avadanlığın tәrәddüdlәri aşağı dövriyyәli maşınlarda, duz hasil edәn qurğularda, reduktorlarda vә başqa aqreqatlarda zәdәlәri müәyyәn etmәyә icazә verir.

Vibrodiaqnostika (1 vә 2 kanallı)

Furyenin sürәtli dәyişikliyi (FSD analiz) – bürüyәn spektrinin analizi maşınların vә mexanizmlәrin, diyirlәnmә podşipniklәrin, hәmçinin tezliklәrin vә reduktorların qüsurlarının texniki vәziyyәtinin vibrodiaqnostikası üçün yerinә yetirili.

Tarla şәraitindә (1,2,3 vә 4 müstәvili) tarazlaşdırma

Mәrkәzdәn qaçma vә disbalans meydana çıxan әsas qüsurlar növlәridi. Onlar dağıdan aşağı tezlik vibrasiyasının әsas mәnbәlәridir.

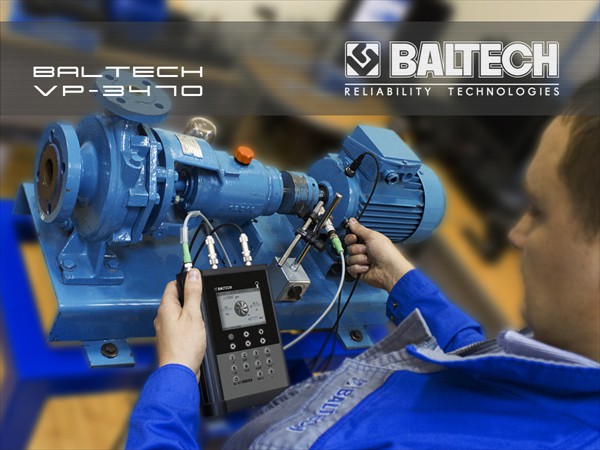

İki kanalın kömәyi ilә siz iki sәthdә (4 sәthә gәdәr mümkündü) istәnilәn mexanizm tiplәrinin daha sürәtli vә effektiv dinamik tarazlaşdırmanı yerinә yetirә bilәrsiniz. BALTECH VP-3470 tarazlayı vibroanalizatorun kömәyi ilә siz 30-40 dәqiqә әrzindә disbalansı aradan qaldıra bilәrsiniz. Bunun üçün dәstdәn lazer taxometrini, inklinometri vә tarazlama kütlәlәri üçün çәkilәrdәn istifadә edәrәk lazımdır.

Qeyd edәk ki, rotorların özünü saxlaya bilmәmәsi vә val (halqa) birlәşmәlәrinin oxlarının mәrkәzdәn qaçması әn dağıdıcı güclәrdәn biridirlәr.

Disbalans nәticәsindә aşağıdaki problemlәr meydana çıxır:

• Podşipnik düyünlәrinin sürәtli köhnәlmәsi,
• Vibrasiyanın (bütün kinematika әlaqәlәrinin zәiflәmәsi) ümumi sәviyyәsinin artımı;
• Sәs-küyün (personalın iş yerlәrinin attestasiyası) artımı;
• Mexanizmin Fİә (faydalı iş әmsalının) -ın azalması;
• Mexanizm (pәncәlәrdә çatlar) dayaqlarının sındırılması;
• Sürәtlәndirilmiş çirklәnmә vә sürtkü materiallarının köhnәlmәsi;
• Valların, halqaların vә qoşulmuş detalların sındırılması;
• Elektrik enerjisinin işlәnmәsinin (yüklәnmә 15%-ә qәdәr artır) artımı;

Tarazlaşdırmanın cәmi üç addımı:

Vibrasiyanın ölçüsü – Tarazlama yüklәrinin hesablaması – Hesablanmış yüklәrin quraşdırılması.

Hansı mexanizmlәri siz tarazlaya bilәrsiniz?

Fırlanan mexanizmlәrin (rotorların) bütün tiplәrini, mexanizmlәri tәhlil elәmәdәn, BALTECH VP-3470 sistemiylә tarazlamaq olar:

• Ventilyatorlar;
• Duz hasil edәn qurğular;
• Turbinlәr;
• Kompressorlar;
• Elektrik mühәrriklәri;
• Nasoslar (yarımhalqalr üzrә) vә başqa.

Siz istәnilәn dinamik avadanlığın müvazinәtini düzәldә bilәrsiniz, әsas şәrt – bu mexanizmin rotoruna girişin mövcudluğudur, hansına ki, tarazlama yüklәri qurulur.

әlavә olaraq, bu sistemi siz müәssisәdә köhnә tarazlama dәzgahlar üçün yeni ölçü sistemi kimi istifadә edә bilәrsiniz.

şәxsi dayaqlarda tarazlaşdırmanın keçirilmәsi vaxtı vibrasiyanın ölçüsü 1...4 sәth vә 1...16 nöqtәlәr üzrә yerinә yetirmәk olar. Vibroanalizator vibrasiyanın spektri üzrә dәrhal sәbәblәri müәyyәn etmәyә imkan verir: 1xFob – disbalansdır, 2xFob – mәrkәzdәn qaçmadır.

Trendlәrin bütün tiplәrini, vibronәzarәt vә tarazlaşdırmalar üzrә protokollar vә hesabatlarıВ  BALTECH Expert-in proqram tәminatında saxlamaq olar.

BALTECH VP-3470-in funksional imkanları:

• Vibrasiyanın vә analizin (2 vibrasiyalı kanalı, 1 taxometrik kanalı) ölçüsü;
• Vibronәzarәt: vibrasiyanın (yer dәyişmә, sürәt, sürәtlәnmә, amplituda, israf) ümumi sәviyyәsinin ölçülәri;
• Taxometr;
• Fazometr;
• Stroboskop;
• Tarazlaşdırma (4 sәthә qәdәr, vibrasiyanın ölçüsünün 16 nöqtәsinә qәdәr, nümunә işә salma);
• Nümunә yükün ilkin hesablaması;
• Bucağın vә bir çox tarazlama yükünün hesablaması;
• Ossiloqraf (müvәqqәti siqnalların ölçüsü rejimi);
• Siqnalların spektral analizi;
• Bürüyәnin spektral analizi;
• Avadanlıq, mәlumat analizi, proqnozlaşdırma, diaqnostika vә hesabatların formalaşması vәziyyәti üzrә, mәlumat bazalarının aparılması üçün, BALTECH Expert-in proqram tәminatına ölçülmüş mәlumatların ötürülmәsi.

BALTECH Expert - Maşın avadanlığın (yalnız maksimal komplektasiya üçün) vәziyyәtinin analizi üçün proqram tәminatıdır

BALTECH Expert monitorinqin, diaqnostikanın vә avadanlıq vәziyyәtinin analizinin kompleks ekspert proqramıdır. Bu cihaz "KVANT" seriyasının daşınabilәn cihazlarla vә vallarının mәrkәzlәşdirmәsi sistemlәriylә iş üçün nәzәrdә tutulmuşdur:

• Vibrodiaqnostika vә tarazlaşdırma (BALTECH VP seriyası);
• Temperaturunun nәzarәti (BALTECH TR seriyası).

BALTECH Expert-in proqram tәminatının imkanları:

• Mәlumat bazasının çoxsәviyyәli konfiqurasiyası;
• Marşrutların yaradılması;
• Mәlumatların әllә daxil edilmәsi;
• Vibromonitorinq ISO 10816, 25364, 30576 vә başqaları;
• Kәndarların quraşdırılması;
• Analiz vә vibrasiyanın sәviyyәlәrinin, spektrlәrin, vibrasiyanın müvәqqәti siqnallarının, istәnilәn skalyar ölçülәrinin trendlәri;
• İyerarxiyanın bütün sәviyyәlәri üzrә analizi vә diaqnozu;
• Termoqramların emalı;
• ölçünün (vibrasiya, mәrkәzlәşdirmә, tarazlaşdırma) bütün tiplәri üzrә hesabatların formalaşması.

Giriş
Kanalların miqdarı	2 analoq kanalı 1 sinxronlaşdırılmış kanal
Girişlәrin tiplәri	ICP akselerometr (iki kanal), dövriyyә (bir kanal) tәnzimçisi
çeviricilәrin tiplәri	Akselerometr, dövriyyә tәnzimçisi, stroboskop
Girişdә birlәşmә	Rәqәmli
Tezlik diapazonu, Hs	0.5 - 10000
Amplituda-tezlik xarakteristikasının (ATX) maksimal eyni olmaması, %	±5
Vibrasiya parametrlәri
ölçülәn ölçülәr	Vibrosürәtlәnmә, vibrosürәt, vibro yerdәyişmә
Detektor	SKZ, Pik, Pik-Pik (açılması), pik-amil, eksess
Ortalama miqdarı	1-100
Vibrasiyanın ölçüsü üçün zolaqlar, Hs
Vibrosürәtlәnmә, m/san2	0.05...300
Vibrosürәt, mm/san	0.05...1000
Vibro yerdәyişmә, mkm	0.05...10000
Spektral analiz
Sәrhәd tezliklәri, Hs	200, 500, 1000, 2000, 5000, 10000
Xәtlәrin miqdarı	400, 800, 1600
Pәncәrәlәr	Düzbucaqlı, Xanninqa, Blekman-Hemminqin
Dinamik diapazon, dB	Daha pis 75-dә
Zolaqlanmış filtrlәrlә bürüyәn detektoru
2/3 oktava, Hs	4000, 5000, 6300, 8000
1/3 oktava, Hs	4000, 5000, 6300, 8000
1/1 oktava, Hs	4000, 5000, 6300, 8000
Tarazlaşdırma üçün amplitudanın vә fazanın ölçüsü
Fırlanmanın tezliklәrinin diapazonu, Hs	0.5...2000
Tezlik üzrә xәta, %	± 1
Faza üzrә xәta, dәrәcә	± 5
Amplituda üzrә xәta, dB	± 1
Avtomatik nәzarәt	Tәnzimçinin qoşulma nәzarәti
Amplitudanın ölçü vahidlәri	dB, g, m/san2, mm/s, mkm
ümumi xarakteristikalar
Qrafik rәngli ekranВ В В В	Maye kristal indikator (MKİ)
Diaqonal üzrә ekranın ölçüsü, düym	3.5”
Ekranın icazәsi, piksellәr	320x240
Yaddaşın hәcmi, MB	8
Giriş tәchizatı	Plyonka klaviaturası
Xarici qurğular	USB
Akkumulyator yüklәmәsinin işıqdiodlu indikatoru: Qırmızı/YaşılВ В В В В В	Doldurulmamış/Doldurulmuş
Müdafiә dәrәcәsi	İP 65
Dәyişәn cәrәyanın şәbәkәsindәn tәchizetmәnin gәrginliyi, V/Hs	220 ± 22 / 50
Qida mәnbәyi, V/mAsaat	3.3/2000
Akkumulyatorun yüklәmәsinin vaxtı, saat	? 4
Akkumulyatordan iş vaxtı, saat	8 az deyil
Hesablama blokunun çәkisi, kq	1.0 ± 0.01
Blokun qabarit ölçülәri (UZx ENxHüN), mm	190 x 140 x 35
çamadanda çәki, kq	7.00 ± 0.5
çamadanda qabarit ölçülәri, mm	470 x 140 x 380

BALTECH Expert üzrә BALTECH VP-3470 sisteminin maksimal komplektasiyası:

• ölçü bloku;
• şәbәkә adapteri;
• İnterfeys kabeli;
• Kabel vә maqnitlә (2 dәnә) tәhciz olunmuş vibroçevirici;
• Taxometrik lazer tәnzimçisi;
• Taxometrik tәnzimçisi üçün kabel;
• Taxometrik tәnzimçisi üçün dayaq;
• Maqnit altlığı;
• İşıq әks etdirәn vә özü yapışan nazik pәrdә (katafot);
• Stroboskop;
• Bucaqölçәn;
• çәkilәr;
• Mәngәnә (2 dәnә);
• Qayçılar;
• Ağ marker;
• BALTECH Expert-in proqram tәminatıyla istismar üzrә CD rәhbәrlik;
• Balaca çamadan (keys).
