BALTECH Expert
ƏDV-lƏ DƏYƏRİ 59 999 RUBL

QALIQ RESURSUN TƏYİNİYLƏ VİBRODİAQNOSTİKANIN, MƏRKƏZLƏŞDİRMƏNİN VƏ TERMİK MÜAYİNƏNİN NƏTİCƏLƏRİNƏ GÖRƏ MƏLUMAT BAZALARININ APARILMASI PROQRAMI

BALTECH Expert proqramı "Proton-Balans" vibroanalizatoruyla vә teplovizorlarla mәlumat bazalarının vә işin aparılması üçün nәzәrdә tutulmuşdur. Hәmçinin, vibrasiya (vibrometrlәr, BALTECH VP seriyasının vibroqәlәmlәri) ölçüsünün başqa qurğularıyla iş mümkündür. Bu halda marşrutlarla işin imkanları yoxdur vә ölçü mәlumatları әl ilә daxil etmәk lazımdır.

Hәmçinin, proqram BALTECH TR teplovizorlarından termoqrafiya üzrә vә "KVANT" seriyasının vallar mәrkәzlәşdirmәsi sistemlәrindәn mәrkәzlәşdirmә üzrә hesabatları idxal etmәyә icazә verir.

İşdә çox sadә proqramın kömәyiylә münkündür:

Vibrodiaqnostika üzrә ölçülәrin marşrutunu yaratmaq;
Onu vibroanalizatora yüklәmәk;
ölçülәrin keçirilmәsindәn sonra ölçü mәlumatlarını boşaltmaq;
ölçü mәlumatlarını әl ilә daxil etmәk vә gözdәn keçirmәk;
Avadanlığın (hәmçinin iyerarxiyanın bütün sәviyyәlәri üzrә ) vәziyyәti haqqındaВ qiymәt almaq;
Vaxtda vibrasiya vә temperatur parametrlәrinin dәyişik trendlәrini gözdәn keçirmәk vә tәhlil etmәk;
İstifadә üçün rahat ağac şәklindә inteqrasiya olunmuş ölçülәrin nәticәlәrini kataloqlarВ sistemindә saxlamaq: bölmә вЂ“ [bölmәlәrin istәnilәn sayıdır] вЂ“ mexanizm;
Mәrkәzlәşdirmә vә termik müayinә üzrә hesabatları idxal etmәk.

PROQRAMI IDARƏ ETMƏ VASİTƏLƏRİ (İSTİFADƏÇİ İNTERFEYSİ)

Proqram standart struktura vә idarә etmәnin) vasitәlәrinә malikdir. Onunla iş vaxtı fәrdi kompüterin klaviaturasını (standart әmәliyyatlarını sürәtlәndirir) vә "siçan" manipulyatorunu istifadә etmәk olar..

PROQRAMIN ƏSAS PƏNCƏRƏSİ

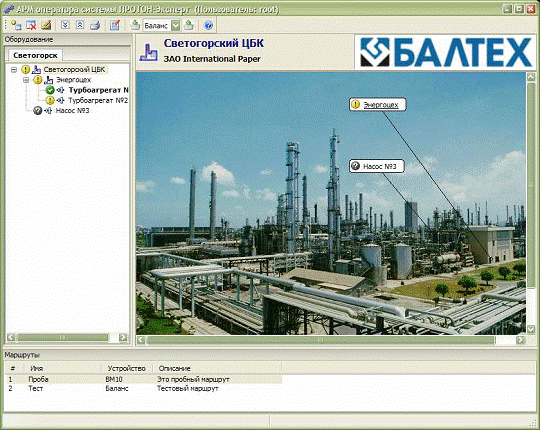

Proqramın әsas pәncәrәsi menyudan, alәtlәr panelindәn vә üç pәncәrәdәn ibarәtdir:

Avadanlığın pәncәrәsi;
Nәticәlәrin baxış pәncәrәsi;
Marşrutların pәncәrәsi.

Avadanlığın pәncәrәsi iyerarxiya üzrә naviqasiyanın sadәlәşdirilmәsi üçün bir neçә seçilmişlәrdәn ibarәt ola bilәr (әgәr, mәsәlәn, avadanlığın iyerarxiya strukturu вЂ“ ağac вЂ“ hәddәn artıq çox elementә malikdirsә). Avadanlığın cari vәziyyәti әlavә ikonayla әks olunur.

Vәziyyәtlәrin mümkün tiplәri:

Yaxşı;
Mümkündür;
Yolverilmәzdir;
Qeyri-müәyyәn (ölçülәr yoxdur).

Standart вЂ“ kandar sәviyyәlәrinin tәyini üçün istifadә edilәn (dövlәt standartı vә ya ISO) standartdır. Qeyri-standart avadanlıq üçün kәndarların sәviyyәlәri (vә ölçülәn siqnalın tipi) әl ilә qurulurlar. Standartlardan birinә uyğun olan avadanlıq üçün siqnal tipinin seçimi vә kәndarların sәviyyәlәri avadanlıq sinifinin seçimi vaxtı avtomatik qurulur vә redaktә edilә bilmir.

ölçü вЂ“ ölçülәn vibrosiqnalın (vibrosürәtin, vibrosürәtlәnmәnin, vibroyerdәyişmәnin) tipidir. Mexanizm vәziyyәtinin qiymәtlәndirilmәsi üçün seçilmiş ölçünün Orta Kvadratik Qiymәti (OKQ) istifadә olunur.

Mexanizmin sinifi вЂ“ mexanizmlәrin yeddi sinifindәn biridir. Sinif vәziyyәtin tәyini üçün kandar sәviyyәlәrini müәyyәn edir. Siniflәr üçün kandar sәviyyәlәri yalnız vibrosürәt üçün müәyyәn edilmişdir. Başqa ölçünün seçimi vaxtı sinifin seçimi әlçatmaz olur.

Xәbәrdaredici sәviyyә, Qәzalı sәviyyә вЂ“ mexanizm vәziyyәtinin tәyini üçün ölçülәn ölçünün kandar sәviyyәlәridir. Sinifin (vibrosürәt üçün) dәyişikliyi vaxtı kәndarların sәviyyәlәri avtomatik (QOST-XXXX üzrә ) qurulur, ancaq istәkdәn asılı olaraq, onları әl ilә dәyişdirmәk olar.

Fırlanmanın tezliyi вЂ“ vacib olmayan parametrdir. Onu real qiymәtә vermәyә tövsiyә edilir, әgәr vibroanalizatorla (taxotәnzimçidәn istifadәylә) ölçülәrini yerinә yetirmәk imkan yoxdursa. Alt paneldә mexanizmin seçilmiş sinifinin qısa tәsviri әks olunur.

Bu qrupda müxtәlif şәrait vaxtı mexanizmin dövri nәzarәti üçün intervalları vermәk olar. Mexanizm işinin xarakterindәn asılı olaraq, nәzarәti vaxtaşırılığı tәqvim tarixi (gecә-gündüz mexanizmlәri üçün yarayır vә ya sadәcә müntәzәm iş üçün) üzrә yaxudВ motoresursu (qeyri-müntәzәm işlәyәn mexanizmlәr üçün) üzrә tәyin edilә bilәr.

"Xidmәt" qrupu

Bu qrupda mexanizmin son tәmirinin tarixini vermәk vә son nәzarәtin (ölçülәr) tarixinә baxmaq olar.

"Tәsvir" qrupu

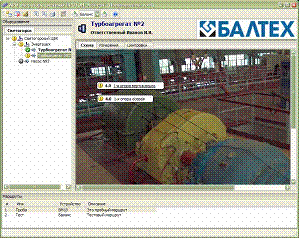

Bu qrupda konkret mexanizmә uyğun olan şәkili seçmәk lazımdır. Bu tәsvir avadanlığın ağacında mexanizmin seçimi vaxtı sağ pәncәrәdә göstәrilәcәk. Bu tәsvirdә bu nöqtәdә son ölçülmüş qiymәtlә vә cari vәziyyәtә uyğun olan ikonayla indikatorlar şәklindә mexanizmin bütün ölçü nöqtәlәri әks etdirilәcәk. İndikatorların vә mexanizmin tәsvirindә nöqtәlәrin dәqiq yerinin göstәricilәrinin vәziyyәti istifadәçi tәrәfindәn tәyin edilә bilәr.

BAXIŞ VƏ MƏLUMATLARIN ANALİZİ

Marşrutu ilә yaxud әl ilә daxil edilmiş bütün ölçülmüşlәri siz avadanlığın ağacında lazımlı mexanizmi seçib gözdәn keçirә bilәrsiniz. Skalyar ölçülәrinә (OKQ) baxış üçün "ölçülәr" әlfәcininә (zakladka) keçin. Qrafik şәklindә ayrı nöqtә üzrә mәlumatlara baxış üçün mexanizmin sxemindә nöqtәni seçin, kontekst menyusunda (siçanın sağ düymәsi) "Arxivin qrafiklәri" bәndiniВ seçin.

әgәr bu nöqtә üçün spektrlәrin saxlanılması konfiqurasiya edilibsә (yaxud vibrasiya siqnalının müvәqqәti reallaşdırmaları), kontekst menyusunda spektrlәrә baxış vә spektrlәrin arxivi üçün әlavә bәndlәr olacaq.

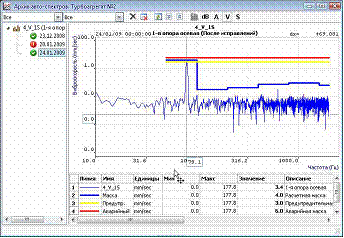

"Avto-spektrlәr"В ("Müvәqqәti reallaşdırmalar") bәndinin seçimi vaxtı son (vaxt üzrә) uyğun olan qrafik ölçüsü göstәrilәcәk. ölçünün tarixi qrafikin sol yuxarı küncündә әks olunur.

Bu bölmәdә göstәrilәn bütün qrafiklәr tamamilә qurulandırlar (rәnglәr, şriftlәr, xәtlәrin tiplәri vә s.) vә interaktivdirlәr. Siz asanlıqla oxlar üzrә miqyasları dәyişdirә, artım üçün maraqlı sahәlәri seçә, printerә qrafiklәri çap edә vә ya hesabatları mübadilә buferindә (sonradan hesabarlara qoymaq üçün)В saxlaya bilәrsiniz. Köklәmә vә qrafiklәri idarә etmә üçün imkanlar çoxdur. Bu imkanlar ayrı sәnәddә tәfәrrüatı ilә tәsvir edilmişdir.

BAXIŞ VƏ TRENDLƏRİN ANALİZİ

Trendlәrin analizi mexanizmin qalıq resursunun tәxmini qiymәtini vermәyә icazә verir. Qiymәtlәndirilmә mexanizm vә trendin tәnәzzül xәttinin qurulmasının ayrı nöqtәlәri üzrәВ ölçünün nәticәlәrinin yaxınlaşması yolu ilә hazırlanır. Yuxarı kәndarın tәnәzzül xәttinin kәsişmәsinin tarixi mexanizmin tәmirә çıxma tarixi qәbul edilir.

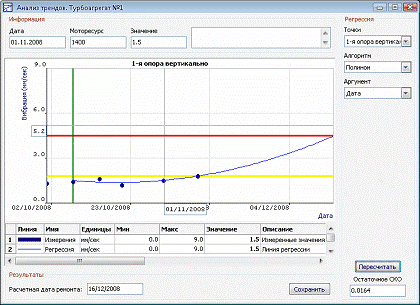

Trendlәrin analizinin rejiminin açılışı üçün avadanlığın ağacında lazımlı mexanizmi seçin. Avadanlıq ağacının kontekst menyusunda (vә ya mexanizm sxeminin kontekst menyusu) "Trendlәrin analizi" bәndini seçin. Dialoq pәncәrәsi açılacaq.

Qrafikdә nöqtәdә (başqa nöqtәlәr üzrә analiz üçün "Nöqtәlәr" siyahısından lazımlı nöqtәni seçin) ölçülәrin nәticәlәri dairәlәrlә göstәrilmişdir. Sarı vә qırmızı xәtlәr verilmiş kandar qiymәtlәrinәВ (xәbәrdaredici vә qәzalı, müvafiq olaraq) uyğundur. Yaşıl şaquli xәtt vaxt üzrә son ölçüyә uyğundur, hansı ki, "Başlanğıc üçün qәbul etmәyә" bayrağa malikdir. Trend yalnız, bu tarixdәn başlayaraq, ölçülәr üzrә qurulacaq. Trendin qurulması üçün әn azı üç ölçü lazımdır. Siz tәnәzzülün (xәtt vә ya çoxhәdli) qurulmasının alqoritmini seçә bilәrsiniz. Tәnәzzül tәqvim tarixlәri yaxud ölçülәr ("Arqument" siyahısı) günü motoresursu üzrә qurula bilәr.

Qrafikdә qrafikin sahәsi üzrә siçanın kursorunun yerdәyişmәsi vaxtı ölçünün әn yaxın tarixinә yerlәşdirilәn kursor var. Bu tarixә ölçülәr haqqında informasiya yuxarıda yerlәşәn "İnformasiya" panelindәВ әks olunur. Analizin bütün parametrlәrinin seçimindәn sonra,tәnәzzül xәtlәrini qurma üçün, "Saymağa" düymәni basın. Qrafikin zaman miqyası, qәzalı quraşdırmanın xәtlә kәsişmәsinin tarixini әks etdirmәk üçün avtomatik sayılır. Bu tarix, hәmçinin, "Tәmirin hesab tarixi" sәtirindә çıxarılacaq.

MƏRKƏZLƏŞDİRMƏLƏR ÜZRƏ HESABATLAR

Proqrama mәrkәzlәşdirmә üçün cihazlardan (sistemlәrdәn) mәrkәzlәşdirmәlәrin protokollarını yüklәmәk imkanı var. Hal-hazırda "KVANT-L-II" sistemi (başqa sistemlәr üçün protokolların tәsviri olduğu halda, genişlәndirmәk olar) üçün yüklәmәnin protokolu reallaşdırılmışdır. Bunun üçün ölçülәr ağacında lazım mexanizmi seçin. Nәticәlәrin (sağda) pәncәrәsindә mexanizm üzrәВ informasiya üç әlfәcindә (zakladka) әks olunur:

"Sxem";
"ölçülәr";
"Mәrkәzlәşdirmәlәr".

"Mәrkәzlәşdirmәlәr" әlfәcininә keçin.

TERMOQRAFİYA ÜZRƏ HESABATLAR

BALTECH TR-0110, TR-0120, TR-0140, TR-0150 teplovizorlarından termoqramları proqrama yüklәmәk imkanı var. Termoqramların emalı vaxtı olar:

İzotermaları müәyyәn etmәk;
Maksimal minimal temperatur istilik lәkәlәri tәyin etmәk;
Histoqrammaları vә obyektin temperatur sahә bölgüsünün diaqramlarını qurmaq.

Bunun üçün ölçülәrin ağacında lazım obyekti seçin. Nәticәlәr (sağda) pәncәrәsindә mexanizm üzrә informasiya üç әlfәcindә әks olunur:

"Sxem";
"ölçülәr";
"Termoqrafiya".

"Termik müayinә" әlfәcininә keçin.
