PROTON-BALANS-II

ROTORLARIN (DİNAMİK TARAZLAŞDIRMA) TARAZLAŞDIRMASI ÜÇÜN CİHAZ

В VİBROMETR - TAXOMETR - TARAZLAYICI - TERMOMETR

Rotorlarının tarazlaşdırması üçün ucuz "Proton-Balans-II" dәsti dinamik tarazlaşdırma üçün әvvәlki cihazların tәkmillәşdirilmәsi vә modifikasiya nәticәsindә yarandı. Dinamik tarazlaşdırma - tarazlaşdırmanın növüdür, hansı ki, әkslәrin kütlәlәrinin tәyini vә onların әlavәsinin yerlәri üçün, detallar sürәtli fırlanmanı bildirir. Disbalans fırlanan maşınların yüksәldilmiş vibrasiyasının әsas sәbәbidir. Nәticәdә podşipnik düyünlәri qızır.

Onun mövcudluğu podşipniklәrin, valların vә mexanizmi başqa tәşkil edәnlәrin sürәtlәndirilmiş köhnәlmәsinә, yüksәldilmiş sәs sәviyyәsinә, faydalı iş әmsalının (Fİә) В azaldılmasına vә s. gәtirir. Disbalansın (rotorların tarazlaşdırması, dinamik tarazlaşdırma). aradan qaldırılması dinamik tarazlaşdırma üçün ixtisaslaşdırılmış heyәti vә mürәkkәb ölçü texnikasını tәlәb edәn kifayәt qәdәr mürәkkәb mәsәlәdir.

әn müxtәlif maşınların vә mexanizmlәrin şәxsi dayaqlarında rotorların tarazlaşdırmasının keçirilmәsini sadәlәşdirmәk üçün yeni çoxfunksiyalı dinamik tarazlaşdırma dәsti "Proton-Balans-II" icazә verir. Bu dәst mexaniklәrin vә energetiklәrin tәmir tәşkilatları üçün nәzәrdә tutulmuşdur.

Rotorların tarazlaşdırması üç mәrhәlәyә yerinә yetirilir:

İlk vibrasiyanın vә fazanın ölçüsü;
Nümunәvi işә salma;
Kütlә quraşdırılmasının hesablaması vә tarazlaması.

Dәyişilmiş elektron sxem vә proqram tәminatı normaya salınmış temperatur diapazonda (-45°РЎ.. .+150°РЎ) mәlumatlara, әlavә olaraq, nәzarәt (saxlamağa) etmәyә, ştat stroboskoplarını qoşmaga В vә ya vibrasiyanın 2 kanalından istifadә etmәyә imkan verirlәr. Bu funksiyalar dinamik tarazlaşdırmanın keçirilmәsi üçün Avropa normalarıyla tәlәb olunur.

Rotorların tarazlaşdırması üçün bütün dәstlәrdәn müstәqil ekspertlәrin fikrincә, Proton-Balans-II qiymәt/funksionallıq nisbәti üzrә әn effektiv cihazdır.

TEXNİKİ XARAKTERİSTİKALAR

ölçü kanallarının miqdarı	1-2 vibrasiya 1 taxometr
Sürәtin vibro ölçüsü tezliklәrinin diapazonu, Hs	10-1000
Orta kvadratik qiymәtdә ölçülәn vibro sürәt diapazonu, mm/s	0,5-99,9
Yerdәyişmәlәrin ölçü vibrodiapazonu, ikiqat imkan, mkm	5-999
Temperatur ölçüsünün diapazonu, °РЎ	-45°РЎ…+150°РЎ
Fırlanma tezliyinin ölçü diapazonu, dövriyyә/dәqiqә	60…30000
Rotor fırladılmasının tezliy ölçüsünün xәtası, %	±0.5
Vibrasiya vektorunun faza әlamәti, dәrәcә	0,359
Cihazın enerji tәchizatı	akkumulyatorlardan muxtar
Akkumulyatorlardan iş vaxtı, saat	әn azı 8
Dәstin balaca çamadanda (keysdә) çәkisi, kq	3±0,1
Blokun qabarit ölçülәri, mm	200x80x35

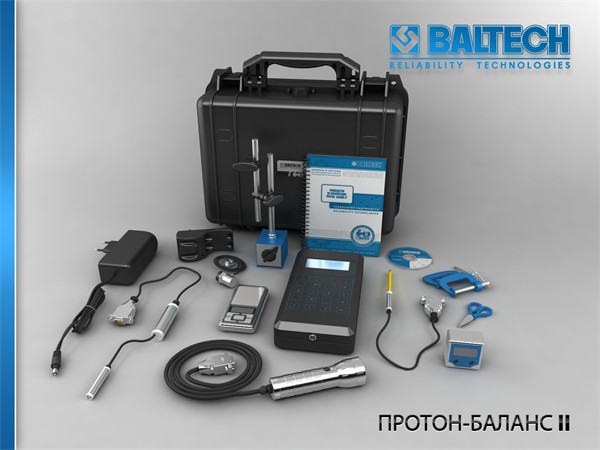

Sistem tәrkibi:

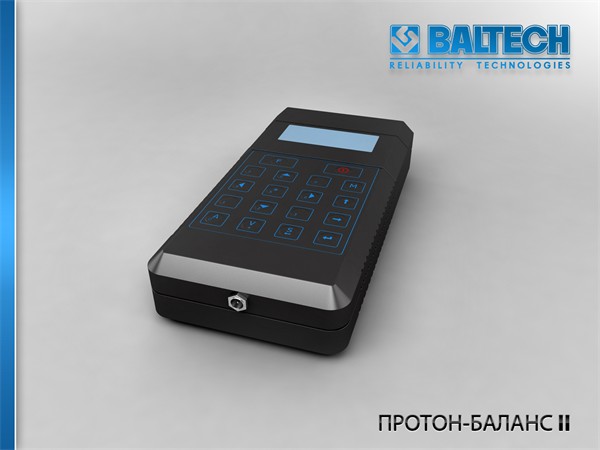

ölçü bloku;
Maqnit tutanla vә kabellә vibrotәnzimçi;
Kabellә temperaturun ölçüsünün tәnzimçisi;
Kabellә fırlanma (taxotәnzimçi) tezliyinin çeviricisi;
Taxotәnzimçi üçün maqnit rәfi;
Dövriyyә tәnzimçisinin işıq әks etdirәn markeri;
İnterfeys (RS-232) kabeli;
ölçülәr üzrә mәlumat bazasının aparılması proqramı (CD-lә);
NiCa (NiMH) akkumulyatorları (4 dәnә);
Yüklәmә qurğusu;
Tarazlaşdıran kütlәnin ölçüsü üçün çәkilәr;
Mәngәnәlәr (2 dәnә) вЂ“ nümunә kütlә kimi istifadә olunurlar;
Pasport, istismar üzrә tәlimat;
Yoxlama (sorğu üzrә) metodikası;

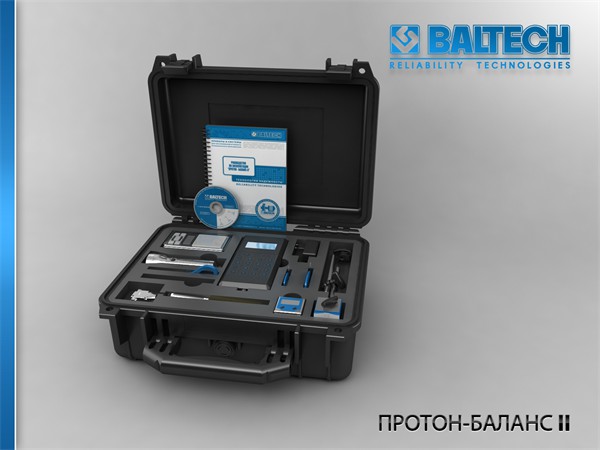

Nәqledici balaca çamadan (keys).
