Avadanliğin, maşinlarin vә VIBVIEW mexanizmlәrinin diaqnostikasi üçün proqramlar platinum/gold/silver (proqramin platinli, qizil vә gümüş versiyalari)

Rusiyada yalnız "Baltex" şirkәti VibView diaqnostikası üçün proqramları tәqdim edir. Bu sistem maşın avadanlığın kompleks diaqnostikasını vә nәzarәtini apara bilәr.

Diaqnostika vә maşın avadanlığı vәziyyәtinin proqnozlaşdırılması üçün analitik alәt;
IORS:2010 standartına әsasәn mexaniki avadanlıq vәziyyәtinin tam şәkilinin alınması üçün proqnozlaşdıran texniki xidmәtin çoxsaylı texnologiyalarıyla inteqrasiya;
Bütün avadanlığın arxayın istismarı üçün "Rәqәmli zavod" sisteminә qoşulmaq ehtiyacı.
Real zaman rejimi ilә işlәyәn diaqnostika sistemlәrinin vә texnoloji proseslәrin avtomatlaşdırmasının sistemlәriylә avadanlıq vәziyyәt nәzarәtinin inteqrasiyası.

Avadanlığın dәqiq diaqnostikası әsasında әtraflı informasiya

Hansısa anda mexaniki avadanlıq mütlәq sıradan çıxacaq. Yalnız ümid etmәk olar ki, bu istehsal proqramının pikindә olmayacaq vә ya buna xarici amil sәbәb olacaq.

Sıradan çıxma amilni aradan qaldırmaq üçün, mexaniki avadanlığın vәziyyәti haqqında dәqiq mәlumat almaq lazımdır vә profilaktik tәmirlәrin keçirilmәsini planlaşdırılmalıdır. İstismar vә tәmir xidmәtlәrinin arasında informasiya mübadilәsini tәşkil etmәk olar ki, istehsal proqramları vә tәmirlәrin müddәtlәri qarşılıqlı uyğunlaşdırılsın.

İşlәmәk qabiliyyәtinin vә mәhsuldarlığın artımına nail vә bahalı tәmirdәn qaçmaq olar. VibView diaqnostikası üçün proqramlar özündә profilaktik texniki xidmәt texnologiyalarını yeni analiz vasitәlәriylә birlәşdirir. Bu da müәssisәnin maşın avadanlığı vәziyyәtinin sadә vә dәqiq qiymәtlәndirilmәsinә imkan verir. Avadanlığın diaqnostikası üçün bu proqramlar bizim "Etibarlı avadanlıq" konsepsiyamıza tamamilә uyğundur.

"NO:2010" konsepsiyasına әsasәn kompleks hәlli

VibView diaqnostikası üçün proqramlar proqnozlaşdıran diaqnostikanın bir çox mәşhur texnologiyalarıyla birlәşә bilәrlәr. İmtinaya qәqәr bәlә birlәşmә mexaniki avadanlığın müxtәlif tip vәziyyәtlәrin daimi nәzarәtini vә spesifik simptomların eynilәşdirmәsi üçün istifadә olunur.

Modul texnologiyasından istifadә bütün müәssisәnin böyük miqdarda olan diaqnostika vasitәlәrini vә informasiya mәnbәlәrini (mәsәlәn, mәrkәzlәşdirmәnin vә tarazlaşdırmanın protokolları, pirometrik vә termik verilәnlәrin nәzarәti, "Proton-SPP" podşipniklәrinin giriş keyfiyyәt yoxlanmasının sahәlәrinin protokolları vә çox başqalar) ümumi mәlumat bazasına birlәşdirmәyә imkan verir. Belә birlәşmә avadanlığın vәziyyәtinin analizi üçün lazımdır.

Nәzarәt edilәn avadanlığın hәr vahidi haqqında әtraflı tәsәvvür vә meydana çıxan qüsurların (mәsәlәn nasos-kompressor avadanlığı, turbinlәr, elektrik mühәrriklәri, reduktorlar, ventilyatorlar vә başqa avadanlıqlar üçün) daha dәrin diaqnostikası belә birlәşmәnin üstünlüyüdür.

Bir neçә sistemdәn alınan mәlumatların korrelyasiyası dәrhal problemlәrin әsas sәbәblәrini müәyyәn etmәyә imkan veri. Belәliklә, problemlәr hәmişәlik aradan qaldırılır. Ayrı әlamәtlәr üzrә dәfәlәrlә problemi hәll etmәyә ehtiyyac qalmır. Bütün müәssisә üzrә avadanlıq vәziyyәtinin analizi üçün VibView diaqnostika proqramları bir neçә mәnbәdәn alınan mәlumatları ümumi mәlumat bazasında birlәşdirirlәr.

Kompleks texnologiya hәllәrınә daxilir:

CSI 2130 vә BALTECH VP seriyalarının vibrasiyalı analizinin portativ sistemlәri;
"Proton-1000" (vibrasiyaların analizinin simsiz sistemlәri) sistemi ilә real zaman rejimindә avadanlığın daimi nәzarәti;
üçvektorlu CSI 5200 analizatoruyla yağların vә yağlamaların analizi;
BALTECH TR-0110 teplovizorlarıyla infraqırmızı termoqrafik analizi;
MotorView Gold-un (Silver) kömәyi ilә elektrik mühәrriklәrinin diaqnostikası;
"Kvant-L-II" vә ya Fixturlaser GO seriyalarının mәrkәzlәşdirmә lazer sistemlәri;
CSI 2130 vә ya "Proton-Balans-II" cihazlarının kömәyi ilә dinamik tarazlaşdırma;
"Proton-SPP" podşipniklәrinin keyfiyyәtinin yoxlamasının stendlәri әsasında giriş nәzarәt sahәlәri;
Tәdris mәrkәzindә (hәr ay) bütün istiqamәtlәr üzrә avadanlığın diaqnostikası üçün tәhsil proqramları;
Müqavilә üzrә texniki xidmәt bölmәsinin mütәxәssislәri tәrәfindәn yuxarıda göstәrilәn aparaturanın kömәyi ilә çıxış işlәrinin icra edilmәsi.

Müxtәlif sәviyyәli istifadәçilәrin diaqnostika proqramının götürmәsinin yüngüllüyü

Mәlumat bazasını idarә etmәnin alәtlәr dәsti vә ümumi istifadәçi interfeysi diaqnostika proqramının modullarının arasında avadanlığın vәziyyәti haqqında informasiyanın inteqrasiyasını bütün istifadәçilәr tәrәfindәn götürmә üçün yüngül edirlәr. Bu vaxtı xidmәt edәn personal monitorinqin ayrı funksiyaları üzrә ixtisaslaşdırıla bilәr.

İstifadәçilәr hәr yeni texnologiyanı daha qısa dövr müddәtimә öyrәnirlәr. Amma bәzi В texnologiyalar fәaliyyәtin müxtәlif sәviyyәlәrini tәklif edirlәr. Bu başlayan vә tәcrübәli istifadәçilәrә tәkmillәşdirmә imkanı verir.

Avadanlığın, maşınların vә mexanizmlәrinin VibView Platinum/Gold/Silver diaqnostikası üçün proqram quraşdırılmasının sadәliyi

İnformasiya texnologiyaları sahәsindә işlәyәn personal, quraşdırmanın sadәliyini vә mәlumat bazasının inteqrasiya edilmiş alәtlәr dәstini qiymәtlәndirәcәk. Bu dәst bazanın administratoruna, В istifadәçilәrin girişinә görә, yarana bilәn istәnilәn problemlәri aradan qaldırmağa imkan verәcәk.

Hesabat, müşayiәt vә avadanlıq vәziyyәtindә dәyişikliklәrin mәrkәzlәşdirilmiş nәzarәti

Kompleks diaqnostik proqramı mәrkәzlәşdirilmiş nәzarәti keçmiş dövrlәr üçün cari hesabatlar sahәsindә mәlumatlarla tәmin edir, hansılar ki, bütün müәssisә üçün mümkün ola bilәrlәr. В Avadanlığın qüsurlarının inkişaf tendensiyalarının qrafik tәqdim etmәsi, istehsala sifariş vәziyyәtlәri, maya dәyәrinin azalması vә idarә etmә üzrә hesabatlar yığılmış mәlumatlardan istifadәsinin hesabına asan yaradılır.

Hәr istifadәçiyә (praktiki olaraq) aydın olan internet texnologiyalarına әsaslanan Machine History Viewer (arxiv mәlumatlarına baxış sistemi) sistemi imkan verir ki, istәnilәn kompüterdәn, brauzerin kömәyi ilә, diaqnostik mәlumatlara baxış olsun, әgәr kompüter internet vasitәsilә şәbәkәyә (daxili, xarici) daxildir.

Personal (idarә edәn, xidmәt edәn) avadanlıq vәziyyәti haqqında mәlumatlara vә әsaslandırılmış qәrarların qәbulu üçün arxiv mәlumatlarına müraciәt edә bilәr.

Qısa müddәtә mәlumat bazalarının yaradılması vә proqnozlaşdıran diaqnostikanın mәlumatlarına tәcili giriş

İstifadәçi tәrәfindәn mәlumat bazasının qurulması proqnozlaşdıran texniki xidmәt proqramının formalaşmasının әn problemli hissәsi ola bilәr. Avadanlıq üzrә sistem informasiyanın yığımı vә В saxlamasının tәşkili mürәkkәb mәsәlәdir. Bu, xüsusilә başlayan istifadәçilәrә aiddir.

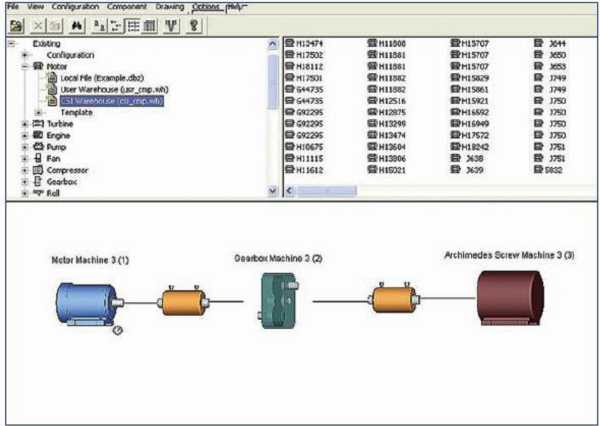

VibView Platinum/Gold/Silver-dәn istifadә vaxtı mәlumat bazalarının qurulmasının proqram "ustası", "drag-and-drop" qrafik interfeysin vasitәsi ilә, fәrziyyәlәri vә tәxminlәri istifadә etmәdәn, istifadәçini prosesin bütün mәrhәlәlәrindәn keçirir. Mәlumat bazasının qurmalarına lazım olan mәlumatı (avadanlığın ayrı aqreqatlarından dәzgah xәtlәrinә qәdәr) daxil etmәk olar.

Xәbәrdaredici bildirişlәrin, parametrlәrin analizi vә ölçü nöqtәlәrinin avtomatik köklәmәsi

Avadanlığın mühәrriklәrin, podşipniklәrin, reduktorların, qayışların vә başqa komponentlәrin hәcmli kitabxanalarından sadә seçimi. Bu mükәmmәl proqrama real istismar analizinin çoxillik tәcrübәsi qoyulmuşdur. Proqram, avtomatlaşdırılmış diaqnostika sistemi üçün konfiqurasiyalarla yanaşı, müxtәlif texnologiyaların tәtbiqiylә ölçülәr nöqtәlәrini, tәhlil edilәn parametrlәr paketlәrini, xәbәrdaredici bildirişlәrin formalaşması üçün kandar qurmaları avtomatik formalaşdırır.

Bir neçә düymәlәrin basılmasıyla mәlumat bazasını formalaşdırmaq, mәlumatlar marşrutu ilә informasiyanı almaq, mәlumatları tәhlil etmәk vә maşın avadanlığının vәziyyәti haqqında hesabatı tәşkil etmәk olar.

VibView diaqnostika proqramında effektiv marşrutun köklәmmәsi

Marşrut вЂ“ müxtәlif avadanlıq üzrә mәlumatın yığılma nöqtәlәrinin verilәn siyahısıdır, hansı ki, effektiv mәlumatın yığılmasının tәşkili üçün istifadә oluna bilәr. Marşrut üzrә mәlumatın yığılma seçimlәri mәlumatın tipini, onların yığım vaxtını vәn saxlanılmasına imkan verirlәr.

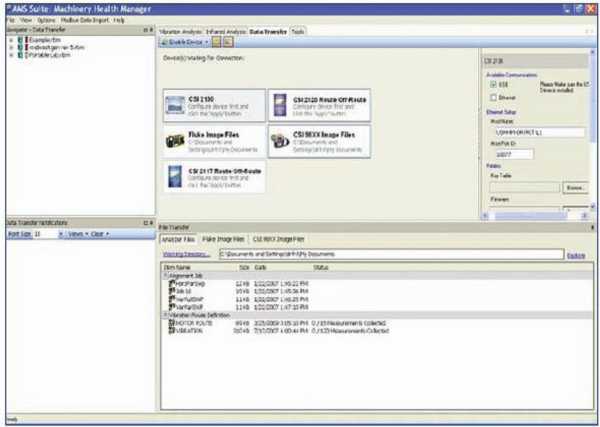

Marşruta daxil olunan avadanlıq seçilır. Sonra proqramın ekranında siçanın kömәyi (sürüşdürülür) ilә formalaşdırılmış marşrutlar CSI 2130-un portativ analizatora yaxud kompüterin qovluğuna yerlәşdirilir. Mәlumatın yığılmasının tamamlanmasından sonra, marşrut haqqında informasiya analiz üçün ekspert moduluna yerlәşir.

VibView diaqnostika proqramında elastik analitik interfeys

Proqramın diaqnostik modulundan istifadә edәrәk, mәlumatlara baxışın daha effektiv metodunu tәmin etmәk olar, çünki, ekranların daimi dәyişmәsinә ehtiyac olmur. Bütün qrafiklәr tam ekranda әks oluna bilәrlәr yaxud bir neçә qrafik bir pәncәrәdә qruplaşdırıla bilәr. Bir neçә monitorla işin dәstәyindәn istifadә edәrәk, ayrı qrafiklәr başqa monitorlara (üç monitora qәdәr) çıxarmaq olar.

Elastik interfeysin әsas imkanları:

üç istiqamәt üzrә kaskadlara baxış:qrafik X , Y, Z bir ekranda;
Avadanlığın komponentinә tam hәcmdә baxış: bütün ölçülәn nöqtәlәr monitorda bir ekranda;
Avadanlığın vahidinә tam hәcmdә baxış;
Analoji avadanlığa bir neçә mәlumat bazasından baxış;
Ekranda qrafikin tәqdim etmәsinin köklәmә imkanı;
Mәlumatlarda dәyişikliklәrin aylıq eynilәşdirmәsi.

Avadanlığın vәziyyәtini sürәtli tәyini

VibView proqramının Parameter Status Profile funksiyası rәnglәrin (yaşıl, sarı vә qırmızı) sadә, qurulan seçimiylә avadanlığın parametrlәrinin qәzalı statusuna sürәtli baxış üçün istifadә olunur. Bu nәyә әlavә diqqәt yönәltmәk tәlәb olunursa, onu müәyyәn etmәyә imkan verir.

Diaqnostika proqramının daxilindә keçidlәrin sadәliyi (naviqasiya)

Naviqasiyanın funksiyası qrafikin bir tipindәn başqa tipinә keçmәyә imkan verir: tәk spektral, çoxnöqtәli dalğavari vә trendlı. Mәlumatların, ölçülәrin nöqtәlәrinin, avadanlığın, zonaların vә bazaların arasında keçidlәr "ağac" şәklindә naviqasiya arxitekturasının kömәyi ilә hәyata keçirmәk daha sadә olar. Aqreqata vә ya mәlumatların nöqtәsinә tәyin edilmiş mәlumatların vә ya qeydlәrin icmalına önbaxışın ekranı axtarışın daraltılması üçün yalnız qәzalı nöqtәlәr seçilir.

Avtomatlaşdırılmış diaqnostika axtarışı daraldır

әgәr inamsızlıq var yaxud yerinә yetirilmiş analiz üzrә müstәqil fikir lazımdırsa, avtomatlaşdırılmış diaqnostikanın modulu sizin diaqnozunuzu tәsdiq edә vә ya başqa gizli imtinaları göstәrә bilәr. Avtomatlaşdırılmış diaqnostika proqramı hansı yolla öz nәticәsinә gәldiyini göstәrә bilәr vә tәlim vasitәsi kimi istifadә oluna bilәr.

Mәrhәlәlәrlә sizi fikirlәr, qaydalar vә faktlardan keçirәrәk vә yığılmış mәlumatların analiz В icrasının zәncirini göstәrәrәk, proqram sizin diaqnostikada biliklәrinizin vә В sәviyyәnizin artımına imkan yaradacaq.

Qәzalı siqnalizasiya üzrә köklәmәlәrin düzәlişi

Analizlәrin icrası zamanı yaxud onları qurtaranda, bir neçә ayın mәlumatına malik olaraq, aşkar etmәk olar ki, qәzalı siqnalizasiya üzrә ilkin köklәmәlәr düzәlişә ehtiyac duyur. Müxtәlif yüklәnmәlәr üçün avtomatlaşdırılmış statistik hesablamalarının modulu (Automated Statistical Limit Calculation) vibrasiyalı nümunәlәrin mәlumatlarından istifadә edib vә hәyәcan siqnallarına tәşәbbüs edәn parametrlәrin ensiz zolaqlı qiymәtlәrini müәyyәn edә bilәr.

Xәbәrdaredici bildirişә tәşәbbüs edәn qiymәtlәrin sahәsi olan mәlumatlar әsasında verilә bilәr.

Avadanlığın, maşınların vә mexanizmlәrinin diaqnostikası üçün VibView Platinum/Gold/Silver proqramın mükәmmәl analitik vasitәlәri

Avadanlığın, maşınların vә mexanizmlәrinin diaqnostikası üçün VibView proqramı avadanlığın vәziyyәtinin dәqiq diaqnoz qoyması üçün analitik vasitәlәrin açılmış dәstini tәklif edir.

Analitik vasitәlәr aşağıdakı spesifik mәsәlәlәr üçün istifadә oluna bilәr:

Aşağı tezlik avadanlığı;
Dәyişәn dövriyyәlәrlә işlәyәn avadanlıq;
Valiklәr;
Tәrәddüd formasının analizi;
Podşipniklәrin (reduktorların) vaxtından әvvәl sıradan çıxması;
Elektrik avadanlığının qüsurları vә s.

Tәkmillәşdirilmiş vasitәlәrә aiddirlәr:

Histoqramma tipinin rәngli qrafiklәri;
Qrafik dalğa formasının avtokorrelyasiyası;
Dalğa formasının yumru qramması;
Orbitlәrin (orbitlәrin filtirlәri);
Bode vә Naykvista diaqramları;
Keçid proseslәrinin tәkrar istehsalı, tәnqidi avadanlığın işә salınması daxil olmaqla;
Keçid prosesinin dalğasının әyri formasının qaçmasının korreksiyası;
Ensiz zolaqlı trend qrafiklәri üzrә fәrdi köklәmәlәr;
3D-qrafiklәrin tәqdim etmәsinin fәrdi köklәmәsi üçün dinamik әlamәti idarә etmә, (mәsәlәn, histoqrammalar).

Vibrasiyalar analizinin mükәmmәl paketi

Avadanlığın, maşınların vә mexanizmlәrinin diaqnostikası üçün VibView proqramı vibrasiyaların analizi üzrә geniş imkanlar spektrini verir: ilk sәviyyәdәn (vibrasiyalar analizinin baza vasitәlәri) daha çox açılmış imkanlara qәdәr (ikikanallı analiz vә keçid proseslәrinin analizi).

Vibrasiyaların tәkmillәşdirilmiş analizinin modulu

Vibrasiyaların tәkmillәşdirilmiş analizinin modulu, CSI 2130 avadanlığı vәziyyәtinin analizatorunun kömәyi ilә, yığılmış keçid vә kәsişmә proseslәr üzrә, әsaslı mәlumat analizinin keçirilmәsinin imkanını verir (kәsişmә işin mәrhәlәsi, ardıcıllıq vә ötürülmәnin funksiyaları daxil olmaqla).

Avadanlığın qaçma yaxud işә salması zamanı vibrasiyaların tezlik xarakteristikalarının nümayişi üçün bu keçid proseslәrinin istifadә etmәk fürsәti var. Sapma formasının (ODS) operativ analizi vә normal dalğalar metodundan istifadәsiylә analizi üçün mәlumatların ixracı VibView proqramından birbaşa müşayiәt edәn proqram moduluna nәzәrdә tutulub.

Avadanlığ modelinin yaradılması vә generasiya üçün vibrasiyanın sayımının mәlumatlarının multiplikasiyası daha aşkar sәnәdlәşmәsi - avadanlığın imtinaları üzrә. Etibarlılıqla bağlı problemlәrin yaranması sәbәblәrini istisna etmәk üçün, normal dalğalar metodunun modulundan istifadә edәrәk, konstruksiyanın әsaslı analizinin icrası vә onun virtual modifikasiyalarının yoxlanması aparılmalıdır.

Cәdvәl. Avadanlığın diaqnostikası vә vibrasiyaların analizi üçün proqram paketlәri

	A472001	A472002	A472003
Modul/Paket	ViBVievSilv	ViBVievGold	ViBVievPlatinum
Mәlumat bazalarını idarә etmә	+	+	+
OilView Trivector Lab	+	+	+
ODBC-drayver	+	+	+
Trend qrafiklәrin qurulması	+	+	+
İmtinaların tezliyi	+	+	+
Qrafik vә analiz qurulmasının tәkmillәşdirilmiş vasitәlәri	+	+	+
Proqram "ustasının" kömәyi ilә mәlumat bazasının yaradılması	+	+	+
CMMS-ın interfeys vasitәlәri	+	+	+
Tәkmillәşdirilmiş hesabat	+	+	+
Avadanlıq vәziyyәti üzrәВ mәlumatlar arxivinә baxış sistemi	+	+	+
Avadanlıq vәziyyәti üzrә mәlumatlar arxivlәri ilә idarә etmәsi	+	+	+
Qәzalı siqnalizasiya üzrә baza statistik mәlumatları ilә idarә etmәsi	+	+	+
Qrafiklәrin vә analizin çoxpәncәrәli quruluşu	+	+	+
İki monitora işin dәstәyi	+	+	+
İdarә etmә üzrә hesabatlar	+	+	+
Qәzalı siqnalizasiya üzrәВ tәkmillәşdirilmiş statistikanın idarә etmәsi		+	+
Normativlәr әsasında avtomatlaşdırılmış diaqnostika		+	+
RBMview-dә hesabat üzrә әlavә imkanlar			+
Kәsişmә kanallar üzrә analizin vә keçid proseslәri analizinin dәstәyi			+
Qәzalı siqnalizasiya üzrә tәkmillәşdirilmiş statistikanın idarә etmәsi			+
Kәsişmә kanallar üzrә analizin vә normal dalğalar metodu üzrә analizin dәstәyi			+
