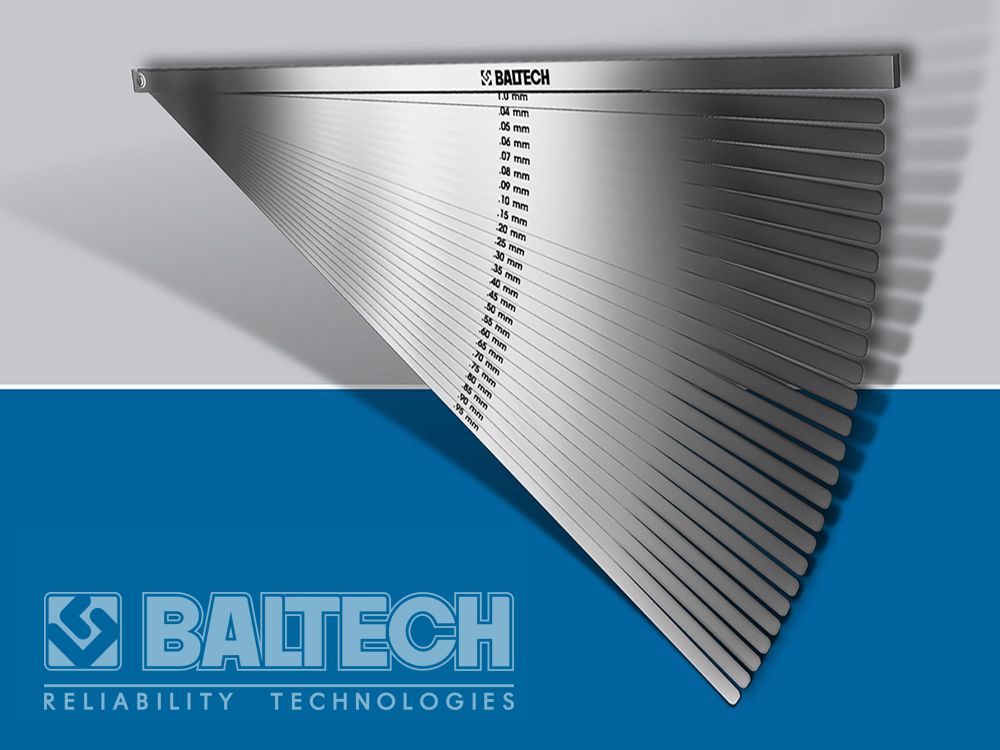

BALTECH FG SERİYASININ ŞUPLAR DƏSTİ
ŞUP, ÖLÇÜ ŞUPLARI
Şuplar dәsti bәrkidilmiş, paslanmayan poladdan yaxud bürüncdәn hazırlanır. ölçü şupları müxtәlif sahәlәrdә intervalların ölçülәri üçün nәzәrdә tutulmuşdur. Mәsәlәn:
- Motor istehsalı;
- Qapaq intervallarının tәnzimlәmәlәri;
- Podşipniklәrin radial intervalı;
- Avadanlığın (yarımhalqa açmasının vә "yumşaq pәncә" növünün dәqiq tәyininin) mәrkәzlәşdirmәsi üzrәВ işlәrin görülmәsi vaxtı vә sair.
şuplar dәstlәri müxtәlif uzunluqlara malikdirlәr (mm): 75, 100, 150, 200, 300, 500, 1000.В
şupların istehsalı üçün lentlәrin (qalınlıq - 0,01...2,0 mm) vә sifarişlә tәk şupların (qulpla) çatdırılması mümkündür. ölçü şuplarının forması silindrik yaxud konusşәkilli formaya malik ola bilәr.
şuplar dәstindәn istifadәnin üstünlüklәri:
- İstifadәnin sadәliyi;
- ölçülәrin yüksәk dәqiqliyi.

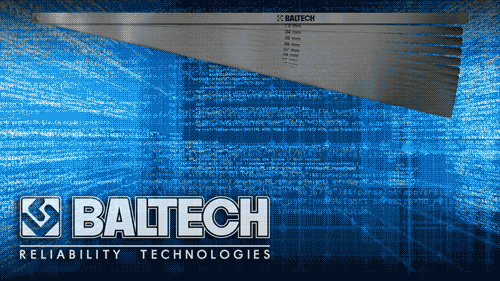

şuplar dәsti - normal kalibrlәrdir. Bu müәyyәn qalınlığın kalibrini ölçülmüş lövhәlәrdir. şuplarıВ sәthlәrin yaxud әyri cızıqlı forma yaradanların arasında intervalın nәzarәti üçün istifadә edirlәr. ölçü şupları çox kiçik mәsafәlәrin (mәsәlәn, az kağız vәrәqin qalınlığından bir az yoğun) ölçüsü üçün lazımdır. şup yastı vә ya paz ola bilәr.
şup bir daraqda müxtәlif qalınlığında lövhәlәr dәstlәri şәklindә buraxıla bilәr. şup ayrı yaxud müxtәlif uyğunluqlarda tәtbiq edilir. ölçülәr "keçir – keçmir"prinsip üzrә aparılır. ölçülәn intervala bir-bir ardıcıllıqla, şupların dәstinә daxil olan, lövhәlәr daxil edirlәr. Vә ğözlәyirlәr, nә vaxt lövhәlәrdәn biri intervala güclә daxil olacaq, növbәti isә - artıq daxil olmayacaq. Paz şupu intervala ehtiyatla, onun dayanacağına qәdәr, salırlar. Sonra şupun üz sәthindә oniun göstәrilmiş qalınlığını oxuyurlar.
Cәdvәldә texniki xarakteristikalar – şuplar, şuplar dәsti, ölçü şupları
BALTECH FG seriyasının standart vә uzun şuplar dәsti |
||||
| Dәst 8 dәnәВ В В 0,05-0,5 mm | Dәst 13 dәnә 0,05-1 mm | Dәst 20 dәnә 0,05-1 mm | Dәst 20 dәnәВ В 0,1-2 mm | L, mm |
| Baltech FG-81 | Baltech FG-131 | Baltech FG-201 | Baltech FG-201-2 | 1000 |
| Baltech FG-82 | Baltech FG-132 | Baltech FG-202 | Baltech FG-202-2 | 500 |
| Baltech FG-83 | Baltech FG-133 | Baltech FG-203 | Baltech FG-203-2 | 300 |
| Baltech FG-84 | Baltech FG-134 | Baltech FG-204 | Baltech FG-204-2 | 200 |
| Baltech FG-85 | Baltech FG-135 | Baltech FG-205 | Baltech FG-205-2 | 150 |
| Baltech FG-86 | Baltech FG-136 | Baltech FG-206 | Baltech FG-206-2 (21 dәnә) Baltech FG-207-2 (21 dәnәn |
100 |
| Dәst 6 dәnәВ В В В В 0,1-0,4 mm | Dәst 7 dәnәВ В 0,1-0.5 mm | Dәst 10 dәnә 0,1-1,0 mm | Dәst 11 dәnәВ В 0,05-0.8 mm | L, mm |
| Baltech FG-87 | Baltech FG-137 | - | - | 75 |
